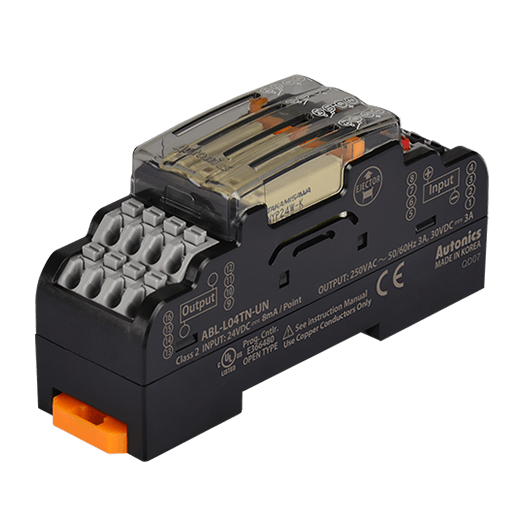

Serie ABL
Bloque de terminales para relevador
Los bloques para terminales de relevador sin tornillo de la serie ABL ofrecen un cableado sencillo y una conexión estable con conexión de tipo push-in sin tornillos. Los usuarios pueden cambiar entre opciones de salida independientes y comunes utilizando barras de puente. La serie ABL está disponible en modelos de 1, 4 y 16 pines.
Principales características
- Se ha agregado un nuevo modelo tipo 1 pin a la alineación(ABL-L01□-□□)
- [Características generales]
- Cambio entre salida independiente y carga común con barra de puente
- Fácil cableado y conexión estable con conexión push-in sin tornillos
- Indicador de estado de funcionamiento (LED azul)
- [Tipo de 1 pin]
- Voltaje de carga nominal: 3 A
- Salida común de la energía usando la barra de puente
- Método de montaje en carril DIN
- Relays compatibles: [Fujitsu] NYP24W-K, [Panasonic] PA1a-24V
- [Tipo de 4 pines]
- Voltaje de carga nominal: 5 A
- Cambio entre entrada NPN y PNP usando la barra de puente
- Retirada de relay conveniente con palanca de extracción
- Cubierta de protección de relays
- Montaje en carril DIN y métodos de montaje de tornillo
- Relays compatibles: [Fujitsu] NYP24W-K, [Panasonic] PQ1a-24V, [OMRON] G6B-1174P-FD-EE. UU.,

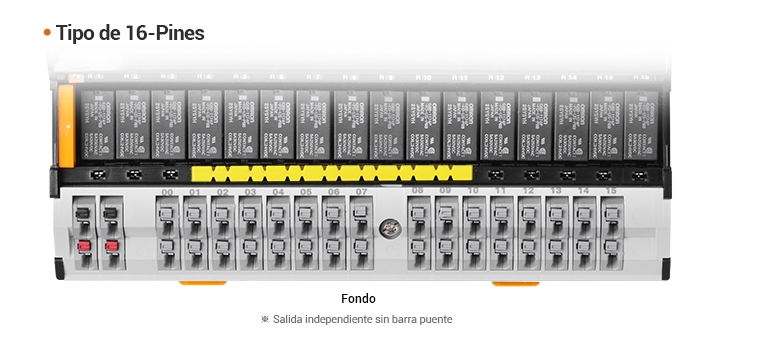

- [Tipo de 16 pines]
- Voltaje de carga nominal: 3 A
- Retirada de relay conveniente con clip de eyector de relay
- Cubierta de protección de relays
- Método de montaje en carril DIN
- Relays compatibles: [OMRON] G6B-1174P-FD-US
Selección de entrada NPN/PNP (4-Pines)
Selección entre salida común e independiente
Cableo sencillo con conexiones sin tornillo push-In
Indicador de operación
Montaje con tornillo
Montaje con tornillo

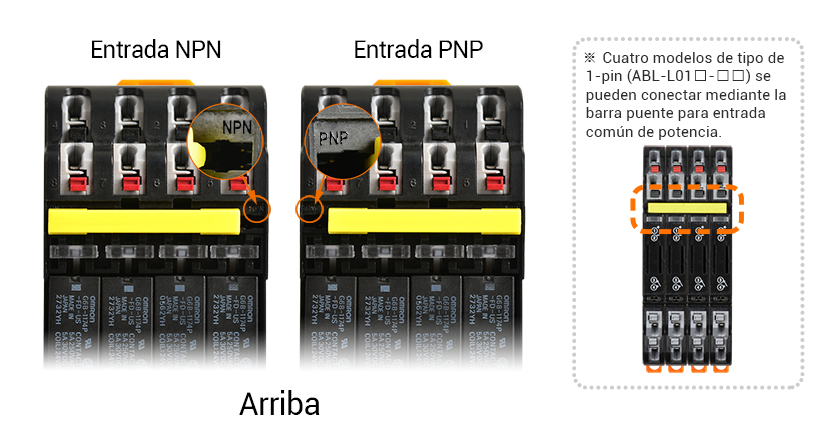

Selección de entrada (NPN, PNP) con barra puente (Tipo de 4-pines)
Selección de entrada NPN y PNP cambiando la ubicación de la barra de puente. Ofrecen una flexibilidad para su uso en varias aplicaciones.

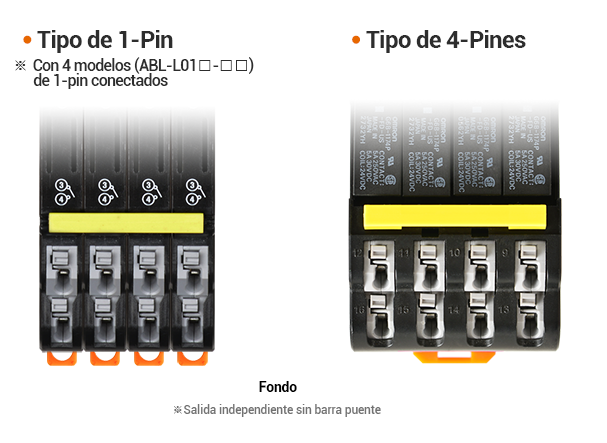

Selección entre salida común e independiente
Selección entre salida común e independiente usando barra de puente. Ofrece amplia flexibilidad para su uso en varias aplicaciones.

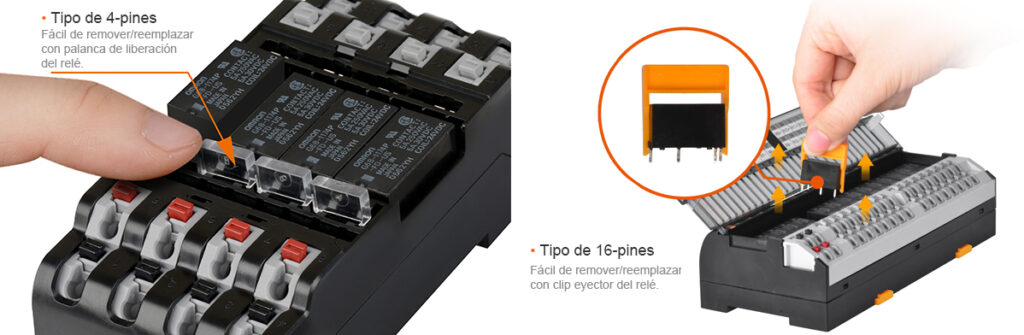

Reemplazo de relevador simple y conveniente
De fácil cableo y conexión estable con conexión sin tornillos tipo push-in
La conexión sin tornillos tipo push-in es de alta resistencia a la vibración y no se aflojará o desconectará con el uso prolongado. Este procedimiento ahorra tiempo de instalación.

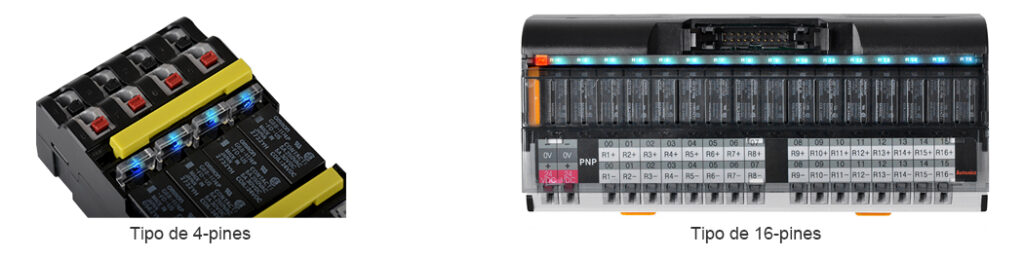

Indicadores del estado de operación
Los indicadores LED azul se encuentran disponibles para cada relevador, ofreciendo una revisión de estado conveniente.

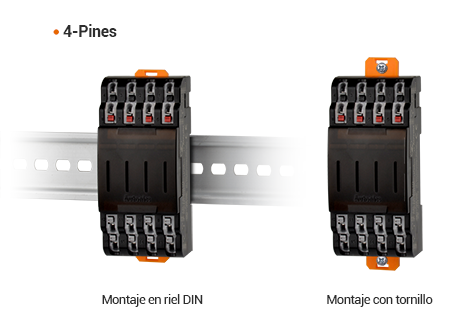

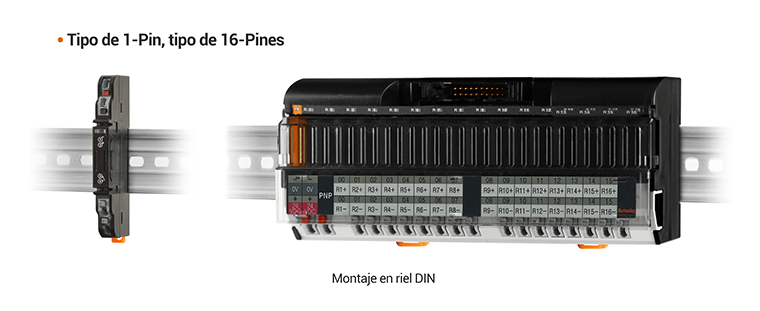

Métodos de montaje flexible
La serie ABL permite montaje por riel DIN y con tornillos, para su aplicación en diversos ambientes.

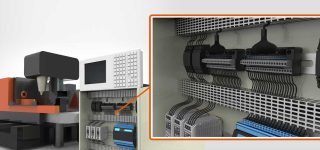

Aplicaciones
Centros de mecanizado
Los bloques de terminales de relés se utilizan para conec…
