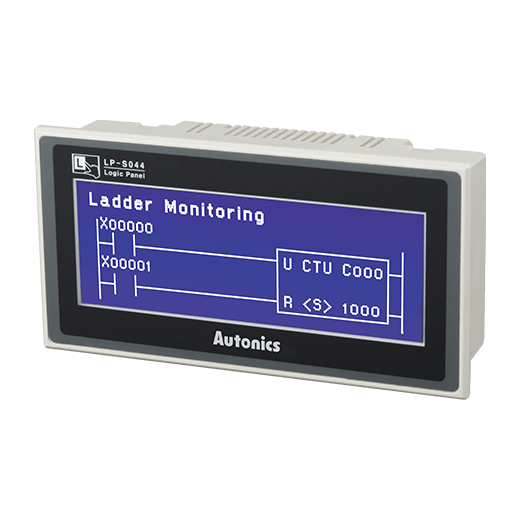

Serie LP-S044
Panel gráfico de pantalla amplia monocromática de 4.4 pulgadas (Descontinuado)
Los paneles lógicos serie LP-S044 son dispositivos todo en uno con funciones de HMI, PLC y módulos de E / S. Las unidades pueden controlar y monitorear varios dispositivos conectados a través de puertos de comunicación. Se proporcionan 16 puntos de contacto de entrada y 16 de salida. La memoria de programación lógica admite hasta 8,000 pasos con soporte para 28 comandos básicos y 220 comandos de aplicación. Los paneles lógicos pueden mostrar hasta 400 caracteres por display, y los usuarios pueden guardar hasta 500 páginas del display. Se admiten varias fuentes, incluidas fuentes de mapa de bits y fuentes seleccionadas por el usuario. Los lectores de impresoras y códigos de barras también son compatibles para imprimir el historial de alarmas o leer códigos de barras.
Principales características
- Dispositivo todo en uno que incluye funciones de módulo de E/S + PLC + HMI
- Memoria de programación lógica: 8,000 pasos
- - Velocidad de procesamiento: 6 a 7 ㎲ por paso
- - Permite 28 comandos básicos y 220 comandos para aplicación
- Permite varios dispositivos
- - Tamaño de palabra del dispositivo auxiliar: 10,000 / Tamaño de palabra del dispositivo de datos: 10,000 / etc.
- E/S estándar: 16 puntos de entrada, 16 puntos de salida (tipo conector para bloque de terminales/ tipo de conector de cable de cinta)
- Muestra hasta 400 caracteres por pantalla
- Guarda hasta 500 páginas de pantalla
- Monitoreo del dispositivo: control and monitor various devices connected via communication ports
- Soporte multilingüe: inglés, coreano, chino, japón, ruso, vietnamita, portugués (Permite un idioma adicional para estar disponible en las actualizaciones firmware)
- Varios puertos de comunicación
- - Puertos de comunicación RS232C o puertos de comunicación RS232C/RS422
- Permite varias fuentes: fuentes de bitmap y fuentes seleccionadas por el usuari
- Permite lectura de código de barras y impresora
- Software actualizado proporcionado a través del sitio web de Autonics:
- (1) Firmware LP
- (2) Editor GP (editor de pantalla)
- (3) Smart Studio (programa lógico)
- (4) Protocolos adicionales
Aplicaciones

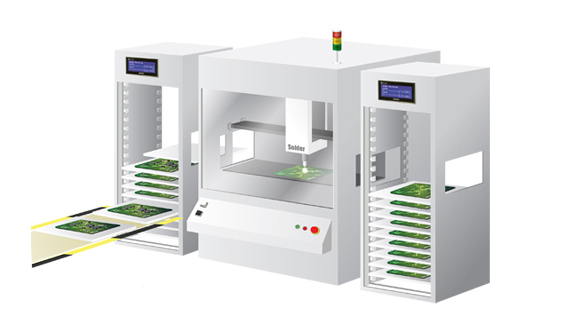

Control de la transferencia automática de PCB en la máquina de soldadura
