Serie TM
Controladores de temperatura PID modular multi-canal
Los controladores de temperatura PID tipo modular serie TM son capaces de controlar hasta 4 (TM4) ó 2 canales (TM2) simultáneamente. Usando los conectores de expansión, la serie TM se puede expandir fácilmente para controlar hasta 124/62 canales (TM4 / TM2) sin cableado adicional para alimentación o comunicación. Los controladores de temperatura cuentan con ciclos de muestreo de alta velocidad (TM4: 100 ms / TM2: 50 ms), soporte de comunicación RS485 y control simultáneo de calefacción y enfriamiento. La configuración de parámetros y la monitorización de estado a través de PC es fácil con el software DAQMaster incluido.
#Controladores de temperatura #ControlPID #RS485 #Pirometro
Principales características
- Control de entrada y salida multicanal (4 canales: TM4 / 2-channel: TM2)
- Ciclo de muestreo de alta velocidad (4 canales: 100 ms / 2 canales: 50 ms)
- Conexión y expansión del módulo con conectores de expansión
- - Comunicación entre módulos
- - Sin cableado adicional de la fuente de alimentación
- - Ampliable hasta 31 unidades (124 canales / 62 canales)
- Canales de entrada aislados (resistencia dieléctrica: 1000 VAC)
- Cambiar entre la salida actual y la salida del disco SSR (TM2-◻2C)
- Configuración de parámetros a través de PC (comunicación USB y RS485)
- - Software DAQMaster incluido (software completo de gestión de dispositivos)
- - El convertidor de comunicación se vende por separado: SCM-US (convertidor USB a serie), SCM-38I (convertidor RS-232C a RS485), SCM-US48I (convertidor USB a RS485)
- Fácil cableado y mantenimiento con varios conectores: conector de entrada de sensor, conector de salida de control, conector de alimentación / comunicación
- Función de alarma de desconexión del calentador (entrada CT) - El transformador de corriente (CT) se vende por separado: CSTC-E80LN, CSTC-E200LN
- Varios tipos de entrada y rangos de temperatura
Canales múltiples
Muestreo de alta velocidad (2-canales)
Expansión modular
Control de calentamiento y enfriamiento simultáneo
Selección de salida
Comunicación RS485 (Modbus RTU)
Software dedicado
Ajuste de parámetros por PC
Control multi-canal de entrada y salida (2-Canales/4-Canales)
Los controladores de temperatura serie TM son capaces de controlar 2 o 4-canales de entrada y salidas, es capaz de funcionar como 4 controladores de temperatura por separado.

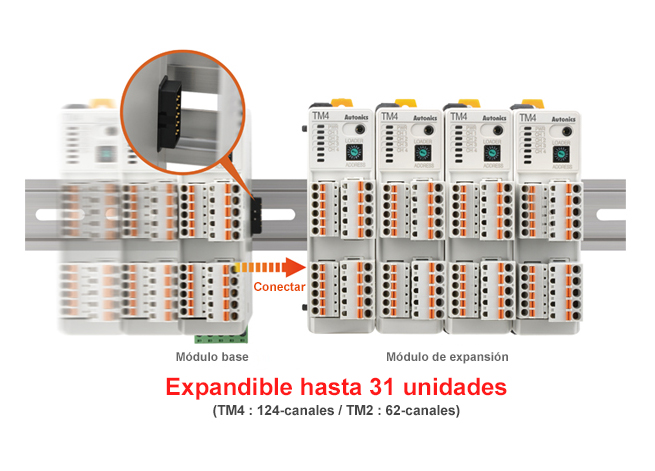

Unidades de expansión modular de hasta 31 unidades
Hasta 31 unidades se pueden conectar con los conectores de expansión lateral (124-canales / 62-canales). No requiere suministro de energía individual y la comunicación es compatible entre módulos.

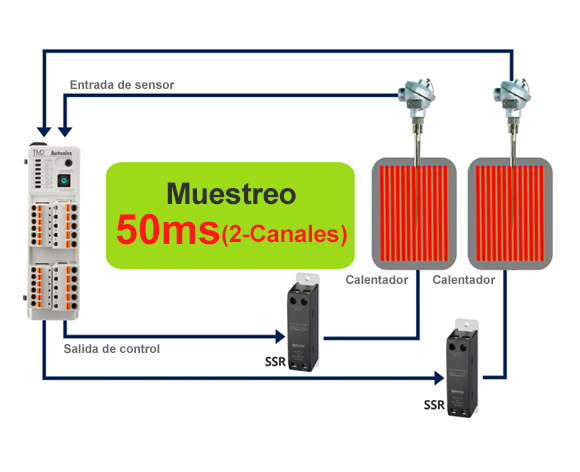

Muestreo de alta velocidad (50 ms)
Los modelos serie TM2 cuentan con un ratio de muestreo de alta velocidad de 50 ms, ofrecen un control ideal en aplicaciones que requieren respuesta de alta velocidad. (Control de 2-canales simultáneos)
Control de calentamiento y enfriamiento simultáneo
Los controladores pueden controlar de manera simultánea elementos de calentamiento y enfriamiento de manera simultánea, ofreciendo un control de temperatura eficiente.
Selección entre salida de corriente y salida drive SSR
Dependiendo de la aplicación, los usuarios pueden seleccionar entre salida de corriente y salida drive SSR por configuración de parámetros a través de DAQMaster. (Modelo TM2-□2C□)
Cableado del conector
Cableo y mantenimiento sencillo con varios conectores: conectores de entrada del sensor, conectores de salida de control, conectores de comunicación/alimentación
*Los conectores de alimentación/comunicación solo se pueden conectar a unidades base. (Modelos TM□-□□□B)
Aplicaciones
Proceso de extrusión de caucho / ...
1. Proceso de caucho (extrusión) – fabricación de alambre
Proceso de fabricación y envasado
Ejemplo de aplicación del proceso de fabricación y envasado…
Llenado, sellado y corte de bolsa...
Los controladores de temperatura modulares multicanal…
