Serie DPU
Controladores de potencia digital
Los controladores de potencia digital serie DPU ofrecen un control de potencia óptimo y estable con una mínima interferencia de ruido. Las unidades también cuentan con varios métodos y funciones de control que incluyen arranque suave, subida / bajada suave y alarma.
Principales características
- Alta velocidad y alta precisión mediante control digital mediante CPU de alta velocidad
- Varios controles
- - Control de fase, control de retroalimentación (voltaje constante / corriente constante / potencia constante)
- - Control de ciclo de cruce por cero (ciclos fijos / variables)
- - Control de encendido / apagado de cruce por cero
- Mantenimiento mejorado con fusible de acción rápida integrado y reemplazo fácil de fusible
- Modelo de salida de comunicación: RS485 (Modbus RTU)
- Varias entradas de control y entradas DI
- - Entrada de control: analógica (corriente, voltaje), ON / OFF (pulso de voltaje, sin voltaje), comunicación (RS485), potenciómetro
- - Entrada DI: conmutación AUTO / MAN, conmutación RUN / STOP, reinicio, retención de salida, designación SP (se pueden personalizar 6 puntos de ajuste)
- Varias salidas de alarma
- - Sobrecorriente, sobrevoltaje, rotura de fusible, sobrecalentamiento del disipador de calor, falla del dispositivo, alarma de rotura del calentador (detección de rotura parcial del calentador)
- Conveniencia mejorada al separar la parte de operación
- Carga aplicable
- - Supercantal, platino, molibdeno, carbono, lámparas halógenas, cromo, níquel, etc.
Control de retroalimentación
Varias entradas
Precisión de salida
Comunicación RS485(Modbus RTU)
Software dedicado

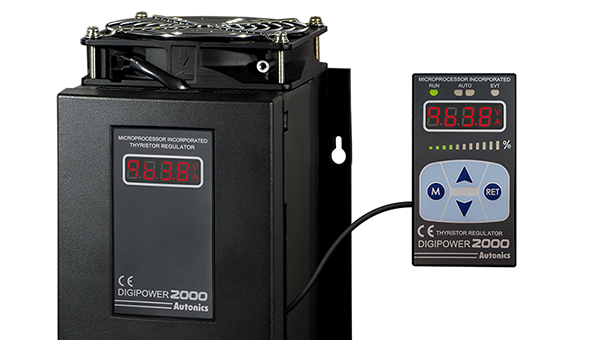

Instalación conveniente con display remoto
Los usuarios pueden monitorear y controlar remotamente las unidades instalando la unidad de display remota en paneles de control separados.
Varios métodos de control
El control ON / OFF de cruce por cero, control estándar, control de retroalimentación y control de ciclo de cruce por cero (ciclo fijo / variable) están disponibles para un control de carga estable.

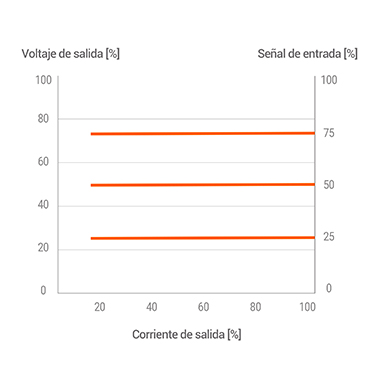

Modo de control de retroalimentación de voltaje constante
Mantiene un voltaje de salida constante en relación con la entrada de control cuando hay un cambio en la fuente de alimentación o resistencia de carga de cargas con bajo coeficiente de temperatura de resistencia eléctrica (hierro, cromo, nicromo, etc.)
Modo de control de retroalimentación de corriente constante
Mantiene una corriente de salida constante en relación con la entrada de control cuando hay un cambio en la fuente de alimentación o resistencia de carga de cargas con cambios altos (6 a 12 veces la temperatura normal) en el coeficiente de temperatura de resistencia eléctrica (platino, molibdeno, tungsteno, etc.)

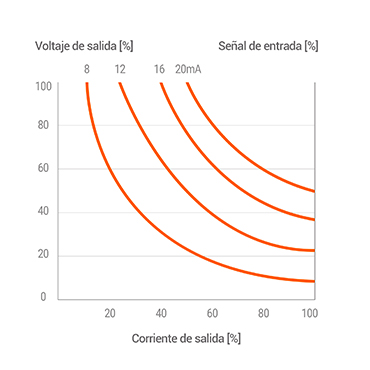

Modo de control de potencia de corriente constante
Mantiene una fuente de alimentación constante en relación con la entrada de control cuando hay un cambio en la fuente de alimentación o la resistencia de la carga. Ideal para calentadores grandes con altos cambios de resistencia debido al sobrecalentamiento como el carburo de silicio (SiC).
Control de ciclo de cruce por cero (ciclo fijo)
La potencia de carga repite el control de ENCENDIDO / APAGADO durante un ciclo fijo (60 ciclos) en relación con la señal de entrada de control.
Ejemplo) Control de ciclo fijo (60 ciclos) – salida de control al 40%

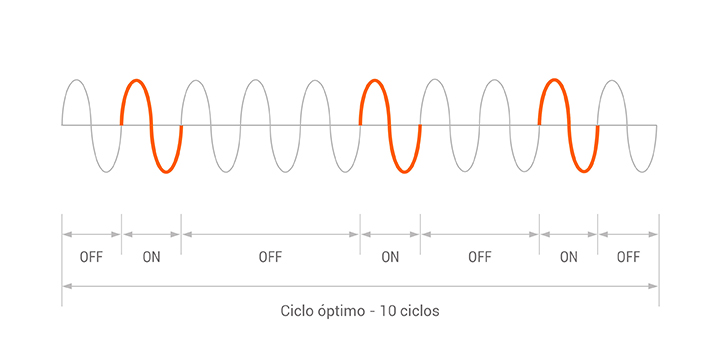

Control de ciclo de cruce por cero (ciclo variable)
Se utiliza un número mínimo de ciclos cuando la onda sinusoidal de CA repite el control de ENCENDIDO / APAGADO en relación con la señal de entrada de control.
Ejemplo) Control de ciclo variable: salida de control al 40%
Varias funciones disponibles
Están disponibles varias funciones fáciles de usar, que incluyen arranque suave, slow up / slow down, corrección de pendiente de entrada / salida, SP múltiple (punto de ajuste), reconocimiento automático de carga completa y más.
Lento incremento (SLOW UP) /lento descendo SLOW DOWN
Se utiliza para proteger la carga de la corriente de entrada durante el modo RUN.

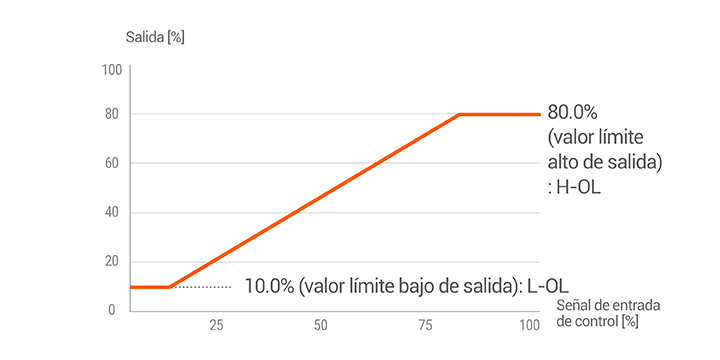

Salida de Límite alto / bajo
Se utiliza para proteger la carga limitando el rango de salida.

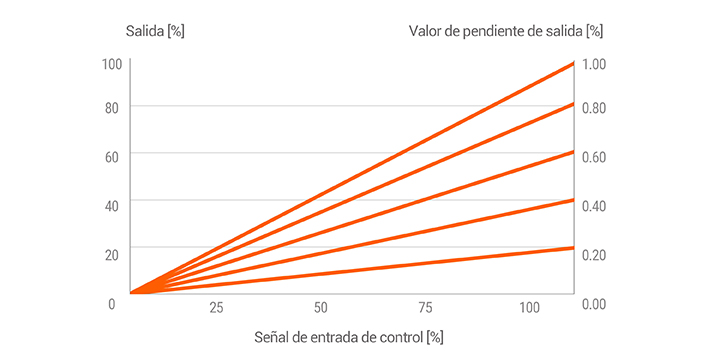

Ajuste de pendiente de salida
Se utiliza para establecer la relación de salida entre 0.00 y 1.00 en relación con la entrada de control.
Reemplazo simple de fusibles
Configura hasta 6 puntos de ajuste y la salida se puede controlar en relación con 3 entradas digitales.
Varias funciones de alarma
Hay varias alarmas disponibles para una operación segura, que incluyen alarma de sobrecorriente, alarma de sobretensión, alarma de desconexión de fusibles, alarma de sobrecalentamiento del disipador térmico, alarma de desconexión del calentador y más.

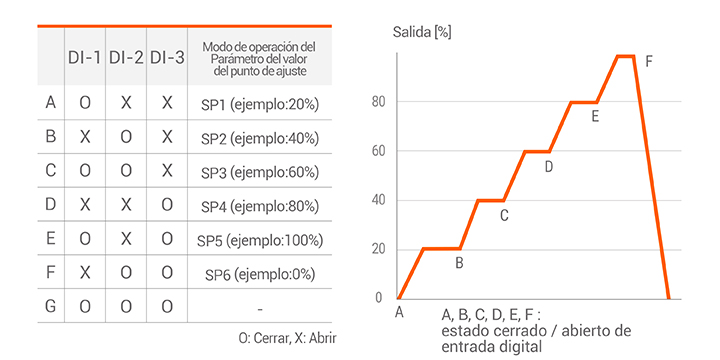

Salida de Límite alto / bajo
Configura hasta 6 puntos de ajuste y la salida se puede controlar en relación con 3 entradas digitales.
Aplicaciones

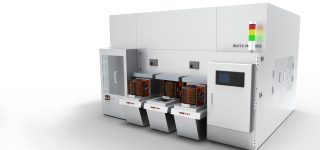

Reguladores de calor de semicon...
Los controladores de potencia se utilizan en semiconduc…

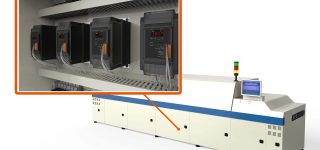

Hornos de reflujo
Los controladores de potencia se utilizan en hornos de re…
