Serie E60H (onda sinusoidal)
Encoder Rotativo Incremental de 60 mm (Tipo flecha hueca, onda sinusoidal)
Los encoders rotativos incrementales con onda sinusoidal serie E60H transmiten salida de amplificador operacional (op-amp) de onda sinusoidal analógica para la regulación de velocidad y el control de posición. Las señales de fase de salida C, D se pueden usar para calcular la posición absoluta y las señales de fase de salida A, B se pueden multiplicar para ofrecer un control de posición de alta precisión comparable a más de 10,000 pulsos.
Principales características
- Carcasa de Ø60 mm, flecha hueca de Ø20 mm
- Salida de amplificador operacional (op-amp) de onda sinusoidal analógica
- Alimentación: 5 VCC ±5%
Diámetro de carcasa de 60mm
Tipo incremental
Salida de onda sinusoidal
Alta resolución
Temperatura de funcionamiento
Control de posición absoluta y ajuste de multiplicación
Los encoders ofrecen hasta 2,048 pulsos y los usuarios pueden configurar valores de multiplicación para señales de fase de salida A, B para un control de posición de alta precisión comparable amás de 10,000 pulsos. Las señales de fase de salida C, D se pueden usar para calcular la posición absoluta.
Amplio rango de temperatura de operación
Los encoders ofrecen una operación estable en temperaturas extremas altas o bajas de -20°C a 100°C (en comparación con modelos previos: -10°C a 70°C)

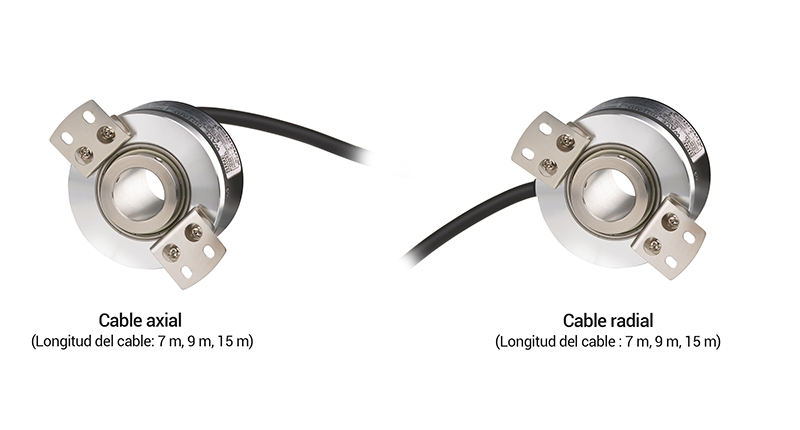

Tipos de cable axial/radial
Los encoders se encuentran disponibles en cable tipo axial o radial con longitudes de 7m, 9m y 15m, lo cual permite su aplicación flexible en el ajuste de diversos ambientes.
Aplicaciones
Control de máquinas de bobinado ...
Los encoders rotativos incrementales se utilizan junto …
