Serie AiC-EC

Sistema de motor a pasos de lazo cerrado con 2 fases tipo comunicación EtherCAT

Los motores a pasos Ai-SERVO de lazo cerrado con EtherCAT de la Serie AiC-EC ofrecen una alta compatibilidad entre los dispositivos primarios y secundarios con el protocolo abierto EtherCAT. El sistema del motor puede controlar el movimiento de varios ejes simultáneamente con una velocidad de comunicación de 100 Mbps.

Principales características

Sistema de lazo cerrado con control de posición en tiempo real
Drive de alta velocidad y alto torque sin pérdida de pasos
Control simultáneo de varios ejes con comunicación EtherCAT
Software basado en Windows (atMotion) para un monitoreo y ajuste de parámetros más sencillo
Display de 7-segmentos para lectura de alarma / estado
Motores tipo freno integrado
Motores tipo actuador rotativo / engrane integrado

Sistema de lazo cerrado

Comunicación EtherCAT

Sin Hunting

Respuesta rápida

Freno integrado

Control de varios ejes

Esquema de ajuste del Sistema de Motores a pasos con lazo cerrado

※ Los motores Ai-M-V2 solo son compatibles con los drivers AiC-D-EC. Por favor, verifique bien antes de hacer la orden.

※ El tipo con reductor, no se encuentra disponible en set. Por favor ordene los motores y drivers por separado.

※ El tipo de comunicación EtherCAT solo es compatible con drivers tipo con freno integrado. Por favor, verifique antes de hacer el pedido.

※ El tipo con actuador rotativo integrado no está disponible en set. Pida los motores y los controladores por separado.

※ El tipo de comunicación EtherCAT solo es compatible con drivers tipo con freno integrado. Por favor, verifique antes de hacer el pedido.

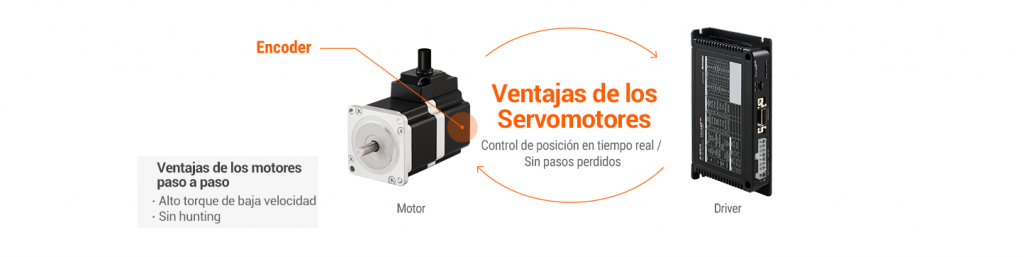

Control de motor a pasos de lazo cerrado

El sistema de motor a pasos ofrece un control de posición exacto y preciso gracias a la retroalimentación del encoder integrado, sin las molestias de afinación y vibraciones de los servomotores convencionales.

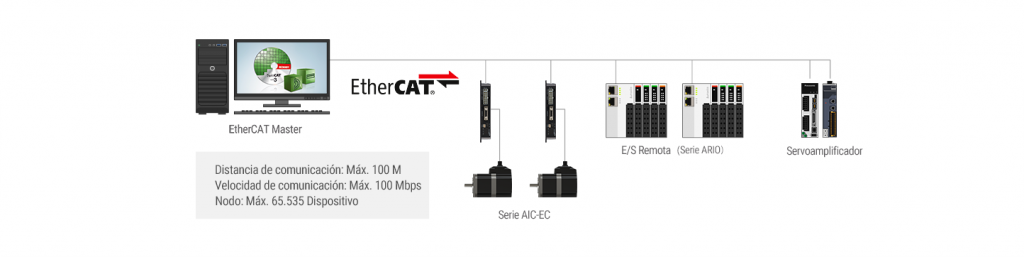

Control de comunicación EtherCAT

El sistema del motor serie AiC-EC puede controlar el movimiento de varios ejes simultáneamente con una velocidad de comunicación de 100 Mbps a través de EtherCAT. El sistema del motor ha completado la prueba de conformidad del grupo tecnológico EtherCAT para garantizar una alta compatibilidad entre los dispositivos primarios y secundarios.

Cuenta con Software de control de movimiento (atMotion)

La interfaz de usuario intuitiva del software de control de movimiento atMotion permite a los usuarios configurar fácilmente los parámetros y supervisar los datos.

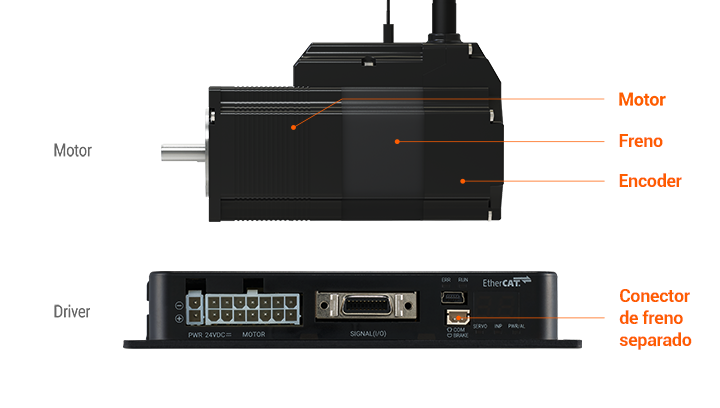

Motores con freno integrado disponibles

Los drivers y motores tipo con freno permiten un control estable de las cargas verticales. Los frenos están situados hacia la parte trasera y el conector de freno independiente permite una fácil conexión.
