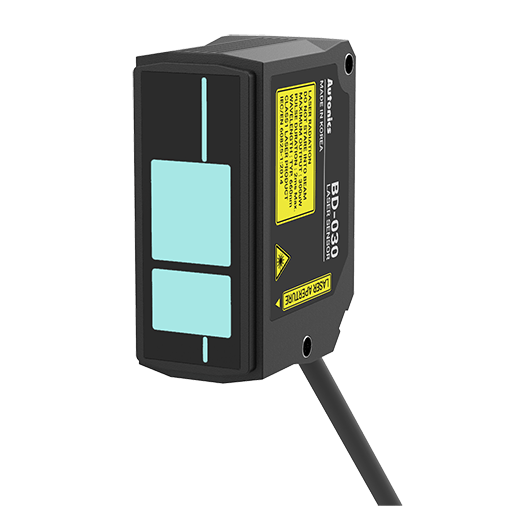

Serie BD
Sensores de desplazamiento láser (Cabeza del sensor y unidad amplificadora)
Los sensores láser de desplazamiento serie BD pueden medir el grosor, el ancho, la diferencia de nivel, la disparidad, la curva y la uniformidad de los objetos objetivo mediante la detección de la cantidad de desplazamiento. Los sensores ofrecen una medición precisa y estable con una influencia mínima del color o el material del objeto. El cabezal del sensor y la unidad amplificadora son desmontables para facilitar el mantenimiento y se pueden interconectar hasta 8 unidades de amplificación del sensor con función de prevención contra interferencia mutua.
Principales características
- Mantenimiento sencillo con unidad amplificadora / cabeza del sensor desmontable
- Resolución máxima: 1㎛ (varía por modelo)
- Medición precisa con una influencia mínima del color o del material del objetivo
- Interconexión de hasta 8 unidades amplificadoras de sensores
- : Función de prevención contra interferencia mutua y clasificación automática de canales
- Varias funciones de cálculo compatibles (suma, resta, promedio)
- Varias funciones de filtro para una medición estable (promedio de movimiento, diferencial, mediano)
- Ajuste automático de sensibilidad (1-punto, 2-puntos teaching)
- Permite montaje en riel DIN y en pared (se requiere accesorio de soporte para montaje en pared)
- Cabeza del sensor: Protección IP67*
- *Solicitud de patente de Corea 10-2017-0043925
- Los cables de extensión se encuentran disponibles para varias aplicaciones en movimiento (se venden por separado)
Distancia de referencia
Detecta varios materiales
Protección
Prevención contra interferencia mutua
Ajuste de Teaching sencillo
Cable de extensión (se vende por separado)
Medición de desplazamiento preciso en varios materiales
Los sensores pueden detectar de manera precisa varios materiales o color de objetivos incluyendo: papel blanco/negro, acero inoxidable, cacuho, PCB, etc.
Configuración sencilla con filtro de movimiento promedio, diferencial y mediano
Los filtros de movimiento promedio, diferencial y mediano permiten una corrección precisa y estable en los valores de medición en caso de cambios repentinos del ruido mecánico u otras variables.
Filtro mediano

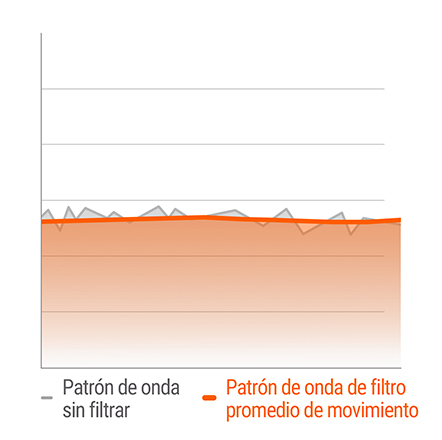

Filtro promedio de movimiento

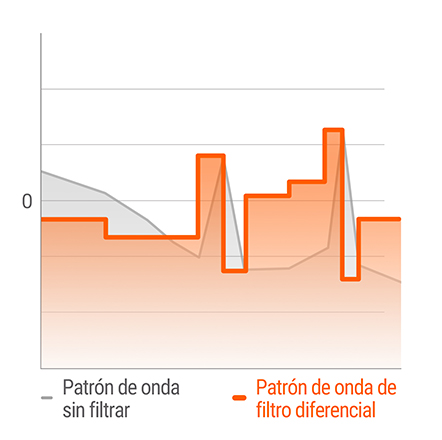

Filtro diferencial
Diversas funciones de cálculo
Permite varias funciones de cálculo (OFF, ADD-AB, SUB-AB, AVG)
– OFF: medición independiente (no usa función de cálculo)
– ADD-AB: Agrega los valores medidos de las cabezas A/B del sensor (se usa para medir el grosor)
– AVG: promedia los valores medidos de todas las cabezas de sensores conectadas (solía medir la uniformidad)
– No se pueden usar más de 2 funciones de cálculo con unidades amplificadoras de sensores interconectadas
Interconexión de unidades amplificadoras del sensor y prevención contra interferencia mutua
Se pueden interconectar hasta 8 unidades amplificadoras. Los canales para las unidades amplificadoras se ordenan automáticamente cuando se conectan entre sí. (Cada unidad amplificadora del sensor requiere una fuente de alimentación independiente).
Cables de extensión tipo robot para aplicaciones en movimiento (se venden por separado)
Los paneles se pueden instalar de manera horizontal o vertical, dependiendo de las necesidades del usuario o de la aplicación, lo cual permite un alta flexibilidad de instalación.
Aplicaciones
Línea de fabricación de bloques ...
Los cables de extensión tipo robótico pueden usarse con …

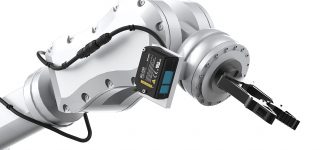

Control de posición del robot
Los cables de extensión tipo robot pueden utilizarse con …

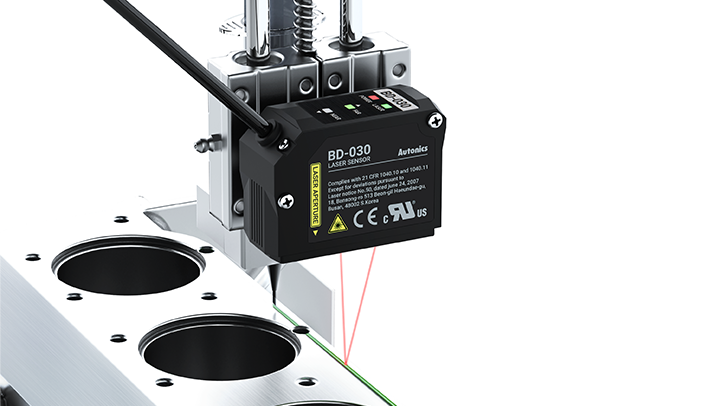

Fabricación de bloques de motor
Los sensores de desplazamiento se pueden usar para medir la unión de altura distribuida en los bloques del motor.
Fabricación de placas de acero
Los cables de extensión tipo robótico pueden usarse con …
Fabricación de piezas de automó...
Los sensores de desplazamiento se pueden usar para …
Fabricación de piezas de automó...
Los sensores de desplazamiento se pueden usar para …
