Serie TMH
Controladores de temperatura modular multi-canal de alto rendimiento
Los controladores de temperatura modular multi-canal de alto rendimiento Serie TMH son capaces de controlar hasta 2 ó 4 canales de entrada/salida simultánea, con un ciclo de muestreo de alta velocidad a 50 ms, precisión de medición de ±0.3%, y función simultánea de calentamiento y enfriamiento. Los canales de control pueden expandirse sin cableado adicional para alimentación o comunicación. Los módulos de control se pueden ampliar hasta 32 unidades y 128 canales. Con cada módulo de comunicación, las unidades se pueden ampliar hasta 32 unidades (16 módulos de control y 16 módulos opcionales). Se pueden conectar hasta 16 módulos de comunicación a un dispositivo maestro para un total de 1,024 canales de control. El diseño modular permite una expansión flexible dependiendo en los requerimientos del usuario, con varios módulos opcionales disponibles que incluyen módulos de entrada / salida analógica, módulos de entrada de alarma / entrada digital, módulos de entrada CT, comunicación a PLC que no requiere programación ladder (RS422 / 485) y módulos de comunicación Ethernet. La configuración de parámetros y el monitoreo de estado se encuentra disponible con PC’s mediante USB, RS422/RS485, o conexión con comunicación Ethernet.
#Control de temperatura #Modular #Multi-canal #Controlador de temperatura #DAQMaster #Calefacción #Enfriamiento #Expansión #Entrada/salida analógica #Entrada digital #Salida de alarma #Entrada CT #No requiere comunicación ladder #Ethernet
Principales características
[Características principales]
- De fácil mantenimiento con cuerpo desmontable y terminal de base
- Alimentación y comunciación con conectores de expansión (hasta 32 unidades)
- Configuración de parámetros con PC’s (USB ó comunicación RS485) : con software DAQMaster (software para administración de dispositivos)
- Los convertidores de comunicación se venden por separado: SCM-US (USB/convertidor serial), SCM-38I (Convertidor RS232C/RS485), SCM-US48I (USB/ convertidor RS485), SCM-WF48 (convertidor de comunicación inalámbrica Wi-Fi/RS485∙USB), EXT-US (cable convertidor)
[Serie TMH2/4 : Módulos de control]
- Control de entrada y salida multi-canal (2-canales/4- canales): Expandible hasta 32 unidades (64-canales/128- canales)
- Ratio de muestreo de alta velocidad a 50 ms y precisión de medición de ±0.3%
- Función de control de calentamiento y enfriamiento simultáneo y función de control de enfriamiento y modo de control manual/automático
- Selección entre salida de corriente y salida drive SSR
- Canales de entrada aislados (rigidez dieléctrica: 1,000 VCA)
- Mide la corriente de carga con terminal de entrada CT (*CT se vende por separado: CSTC-E80LN, CSTC-E200LN, CSTS-E80PP)
[TMHA : Módulos con entrada/salida analógica]
- 4 canales, varios tipos de entrada/ rangos de temperatura/ salidas de transmission (0-20 mA ó 4-20 mA CC)
- Canales de entrada aislados (rigidez dieléctrica: 1,000 VCA)
- Ratio de muestreo de alta velocidad a 50 ms y precisión de medición de ±0.3%
[TMHE : Módulos con opción de salida de alarma/ entrada digital]
- 8 entradas digitales / 8 salidas de alarma
[TMHCT : Módulos con opción de entrada CT]
- 8 entradas digitales / 8 salidas de alarma
- Indicadores de estado de entrada CT
[TMHC: Módulos de comunicación]
- Permiten una conexión de módulos de control (TMH2/4) y módulos con opción a (TMHA/E/CT) dispositivos maestros (PCs, PLCs, etc.). (Hasta 16 módulos de comunicación)
- Conecta hasta 32 módulos de control/opción por modelo de comunicación
- Comunicación a PLC que no require programación ladder (RS485/RS422), comunicación Ethernet
Canales múltiples
Reducción de longitud trasera
Display LCD de 11 segmentos
Varias salidas
Display LCD
Reducción de longitud trasera
Display LCD de 11 segmentos
Varias salidas

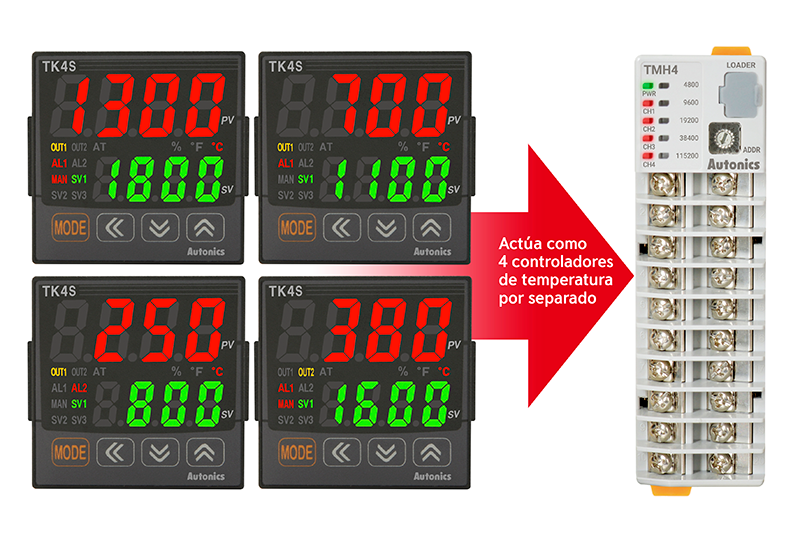

Control multi-canal de entrada/salida (2-canales/4- canales)
Los módulos de control (TMH2/4) pueden controlar hasta 2 ó 4 canales de entrada y salidas, actuando como 4 controladores de temperatura separados.
Varios módulos de opciones y módulos de comunicación para una aplicación flexible
Los controladores de temperatura modulares de la serie TMH permiten a los usuarios expandir unidades y funciones para cumplir con los requisitos de la aplicación. Hay disponibles tres modelos de opciones diferentes [módulo de entrada / salida analógica, módulo de entrada de alarma / entrada digital, módulo de entrada de CT] y dos módulos de comunicación [comunicación sin escala de PLC (RS422 / 485), comunicación de Ethernet].
Expansión modular de hasta 32 unidades
Se pueden conectar hasta 32 unidades con conectores de expansión sin necesidad de cableado para la alimentación y la comunicación individual.
Fácil configuración con comunicación a PLC que no requiere programación ladder
Con los modelos de comunicación que no requieren programación ladder, los controladores pueden comunicarse con dispositivos maestros (PC, PLC) sin necesidad de programación adicional de ladder. El estado y la información de las unidades de control se reconocen automáticamente en el momento de la conexión. * Solo modelos TMHC-22LE.

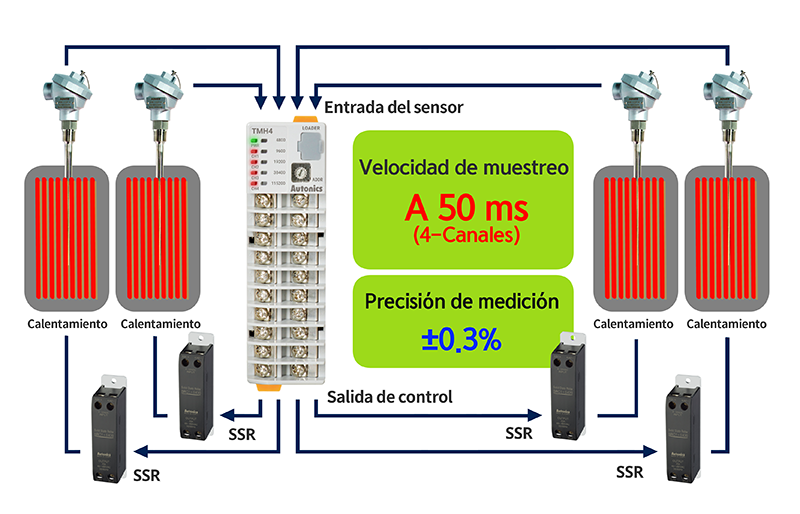

Muestreo de alta velocidad de 50 ms y precisión de medición de ± 0.3%
Los controladores de temperatura cuentan con una tasa de muestreo de alta velocidad de 50 ms y una precisión de medición de ± 0.3% mientras controlan simultáneamente 4 canales separados. (Control simultáneo de 4 canales)
Control de calentamiento y enfriamiento simultáneo
Los controladores de temperatura pueden controlar simultáneamente el calentamiento y el enfriamiento para un control de temperatura eficiente y óptimo

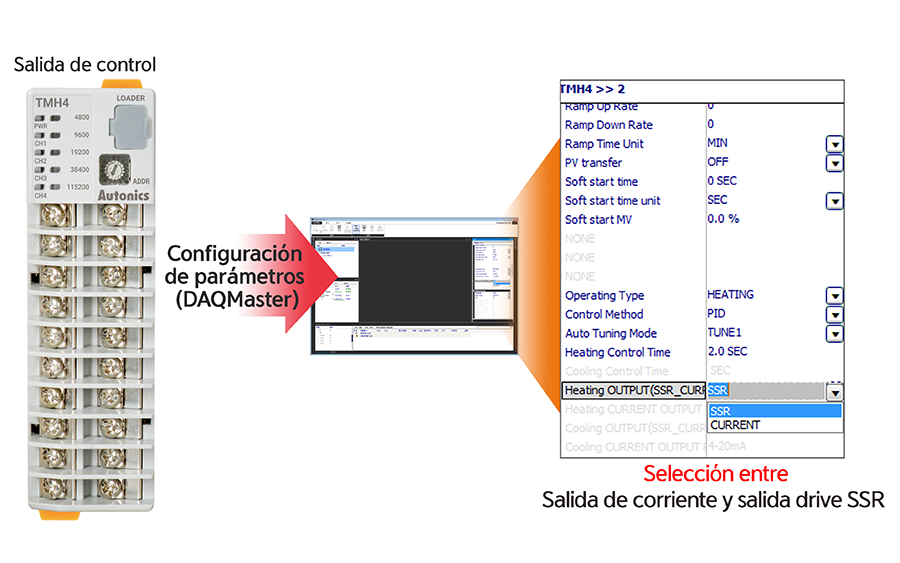

Selección entre salida de corriente y salida drive SSR
El usuario puede seleccionar la salida de corriente y la salida drive SSR mediante la configuración de parámetros en el software DAQMaster.

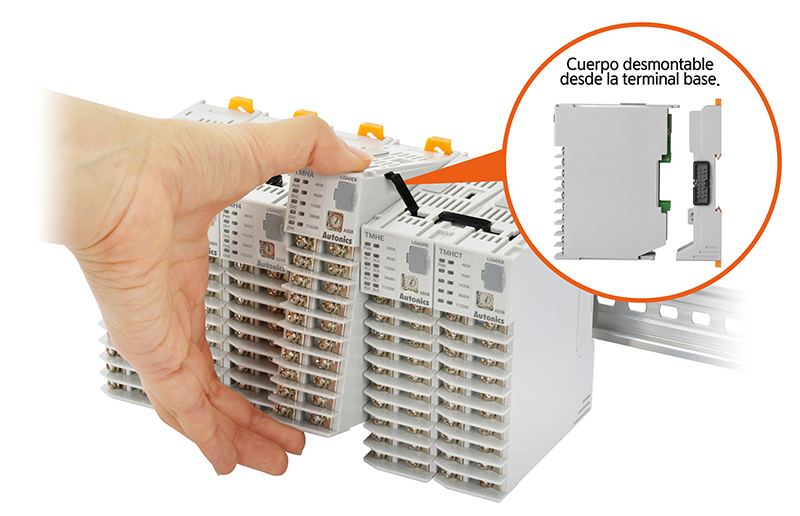

Cuerpo y terminal base desmontable
La unidad principal del cuerpo de la serie TMH es desmontable de la terminal base, lo que permite un mantenimiento más sencillo. La alimentación y la comunicación están conectadas por los conectores en la terminal base, y no se verán afectadas cuando sea necesario revisar o reemplazar una sola unidad.
