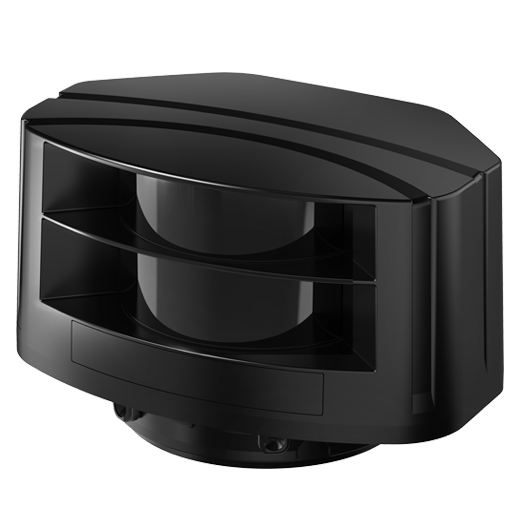

Serie LSE

Escáner Láser

La serie LSE usa el método de tiempo de vuelo (ToF) usando lásers infrarrojos para detectar objetos con precisión dentro de un área de detección de 6.6m x 5.6m (90˚). Los escáners ofrecen 4 canales con haz de luz láser, los cuales se pueden activar de manera individual o simultánea dependiendo en los requermientos de detección. Las unidades también pueden configurar áreas de monitoreo concentradas y áreas sin detecciónpara una aplicación flexible en diversos ambientes. La serie LSE se puede configurar y monitorear en PC’s mediante un software dedicado, atLidar. Los usuarios también pueden configurar y administrar las unidades usando el control remotoinfrarrojo provisto.

Principales características

Canales de operación multiple activos desde el canal 1 hasta el canal 4
- Establece el área de detección para cada canal: de 0.3m x 0.3m a 5.6m x 5.6m
- Establece área de monitoreo concentrada para cada canal
Establece el tamaño objetivo de detección mínimo (tamaño para cada uno W x H x L: 5/10/15/20cm)
Ajuste de parámetros y monitoreo en tiempo real con el software de administración de escáner láser “atLidar” (Conexión Ethernet)
Ajuste de parámetros sencillo mediante control remoto
Propiedad del láser: Clase 1, láser infrarrojo (905nm), alimentación de salida máxima: 75W

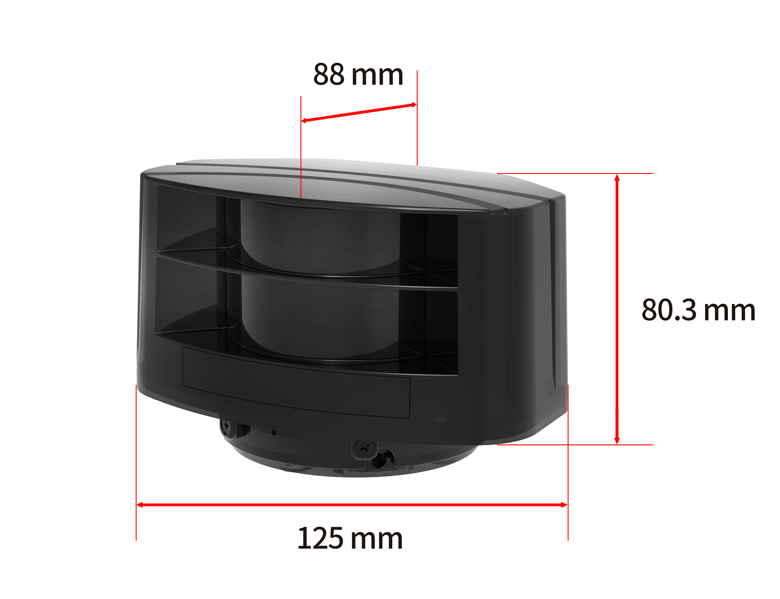

Tamaño compacto para una instalación sencilla (W 125 x H 80.3 x L 88 mm)
Protección IP67 (Estándar IEC)

Área de detección

4 canales con haz de luz láser

Ajuste de área sin detección

Control remoto

Software dedicado

Protección

Método de escaneo láser con espejo giratorio de 4 lados

La serie de escáners láser Serie LSE utiliza detección de tiempo de vuelo (ToF) para detectar la presencia y distancia de objetivos dentro del rango objetivo al medir la velocidadde luz reflejada por el objeto.
Los escáners láser usan un método de escaneo láser con espejo giratorio de 4 lados, parahacer cuatro regiones para la detección de objetos. El método de detección de tipo área permite la detección de objetos más precisos y flexibles en comparación con sensores fotoeléctricos.

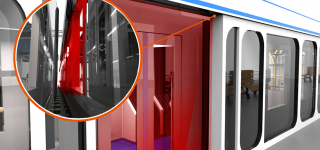

Los escáners láser se pueden aplicar en varias aplicaciones, incluyendo la detección de presencia en puertas de pantalla en plataforma (PSD), apertura y cierre de puertas industriales, seguridad para áreas de restricción, aplicaciones de automatización industrial y más.

Ej) Métodos de detección para puertas de pantalla de plataforma por sensor.

Detección de área de 5.6m x 5.6m (90)

Los escáners láser serie LSE ofrecen un amplio rango en detección de área, de hasta 5.6m x 5.6m (90)

Los escáners pueden detectar todos los objetos y obstáculos dentro del área de detección, ofreciendo una detección precisa y una operación segura.

4 canales con haz de luz láser para una detección precisa

Se encuentran disponibles 4 canales con haz de luz láser, y cada canal puede detectar unárea de hasta 5.6m x 5.6m. Los usuarios pueden activar de 1 a 4 canales de manera individual o simultánea, ofreciendo una detección precisa y flexible.

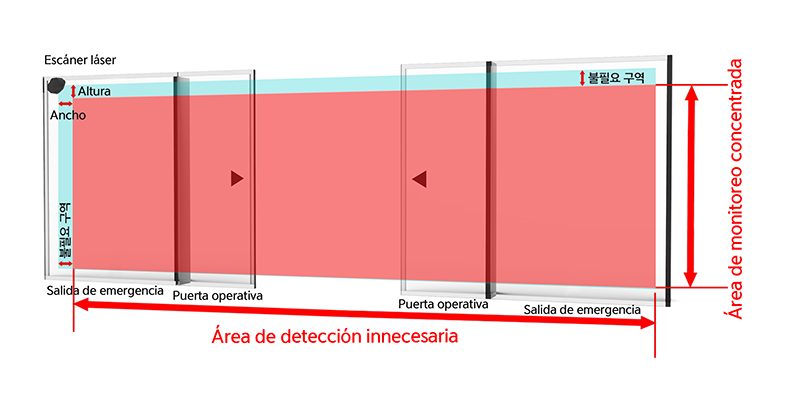

Ajuste del área de monitoreo concentrada

Los usuarios pueden ajustar el área de detección y el área de monitoreo concentrado y remover los campos innecesarios desde el área de detección.

* Área de detección innecesaria: 10 a 30cm (ajuste por 10cm)

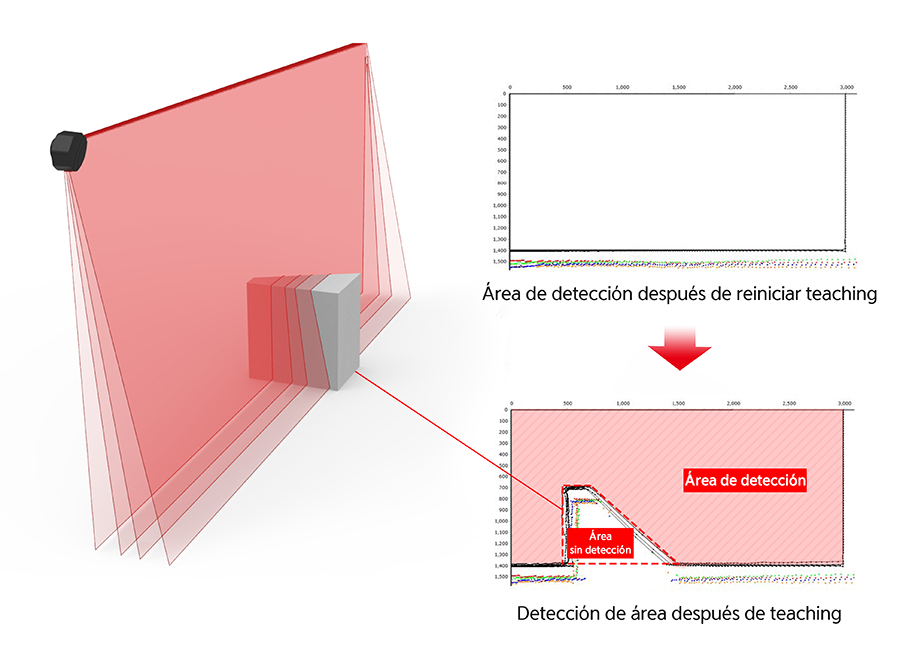

Ajuste de área sin detección y función teaching

Los usuarios pueden usar la función teaching para ajustar áreas sin detección de tal manera que los objetos en el área sin detección no sean detectados. Esto permite un alta precisión de detección al remover áreas de detección no deseadas.

* Ejemplo de áreas sin detección: Objetos estacionarios como pilares o signos

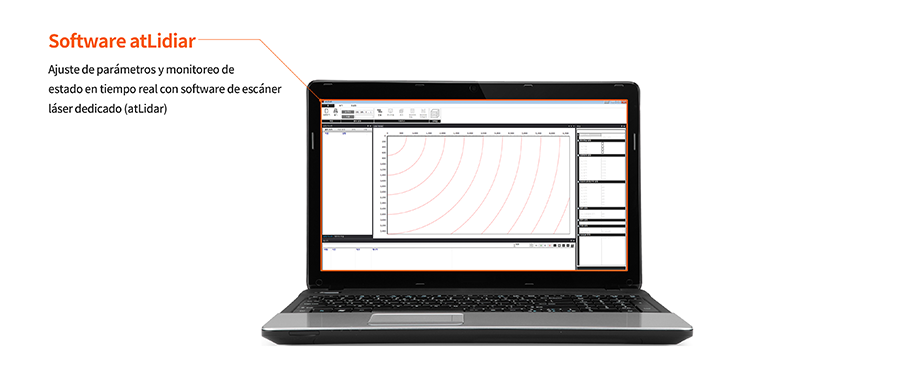

Ajuste de parámetros y monitoreo de estado en tiempo real con Software atLidar de escáner láser dedicado

atLidar es un escáner láser dedicado para usarse con escáners láser serie LSE. Los usuarios pueden ajustar de manera sencilla parámetros y monitorear el estado de los escáners mediante el software. El programa se puede ajustar de manera sencilla con conexión Ethernet estándar.

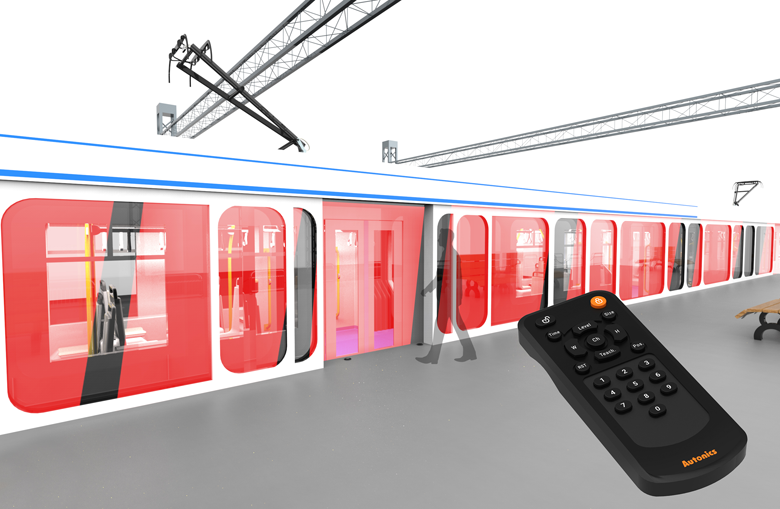

Ajuste sencillo de parámetros mediante control remoto

Los usuarios pueden ajustar los parámetro de manera sencilla mediante un control remoto láser. Esto permite a los usuarios cambiar rápidamente los ajustes de operación en donde los ajustes de la PC no estén disponibles.
