Serie TK

Controladores de temperatura PID de alto rendimiento

Los controladores de temperatura PID de alto rendimiento serie TK presentan una alta velocidad del ciclo de muestreo a 50 ms y una visualización del display de ± 0.3%. Los controladores ofrecen control de temperatura de alta precisión con características tales como control simultáneo de calefacción/refrigeración y opciones de control automático/manual. Los controladores de temperatura multiuso están disponibles en varios tamaños y opciones de entrada/salida, para un control de temperatura estable y preciso de cualquier aplicación requerida.

#Controladores de temperatura #Pantalla LED #ControlPID #Control ON/OFF #Control de ciclo #RS485 #Pirometro

Principales características

* Nueva alineación: tipo de baja tensión AC / DC (excepto modelos TK4N)
Velocidad de muestreo de alta velocidad de 50 ms y precisión de visualización de ± 0.3%
Pantalla LED de alta luminancia con grandes caracteres PV y SV
Función de control simultáneo de calentamiento y enfriamiento
Opción de control automático / manual
Cambiar entre salida de corriente y salida de unidad SSR
Opciones de control de salida SSR (función SSRP): control ON / OFF, control de ciclo, control de fase
Modelos de salida de comunicación disponibles: RS485 (Modbus RTU)
Configuración de parámetros a través de PC (comunicación RS485)
- DAQMaster software incluido (Software de administración de dispositivos comprensivos)
- Convertidor de comunicación vendido por separado: SCM-US (USB a convertidor serial, SCM-38I (RS-232C a RS485 convertidor), SCM-US48I (USB a RS485 convertidor)
Caracterísiticas de parámetros amigables al usuario
- Mascara de parámetros: Esconde parametros innecesrios o de uso raro
- Grupo de parámetros de usuario: Group de parámetrs usados frecuentemente para acceso y configuración sencillos
Varios tipos de entrada y rangos de temperatura
Función de alarma de desconexión del calentador (entrada CT)
- El transformador de corriente (CT) se vende por separado: CSTC-E80LN, CSTC-E200LN
Función de preajuste SV (hasta 4 valores configurados) usando terminales de entrada digital
Disponible en varios tamaños DIN: (48 x 24, 48 x 48, 72 x 72, 96 x 48, 48 x 96, 96 x 96 mm)
La cubierta de protección del terminal se vende por separado: R◻A-COVER (excepto los modelos TK4N, TK4SP)

Muestreo de alta velocidad

Control de calentamiento y enfriamiento simultáneo

Selección de salida

Control de ciclo/fase/estándar

Comunicación RS485 (Modbus RTU)

Software dedicado

Ajuste de parámetros por PC

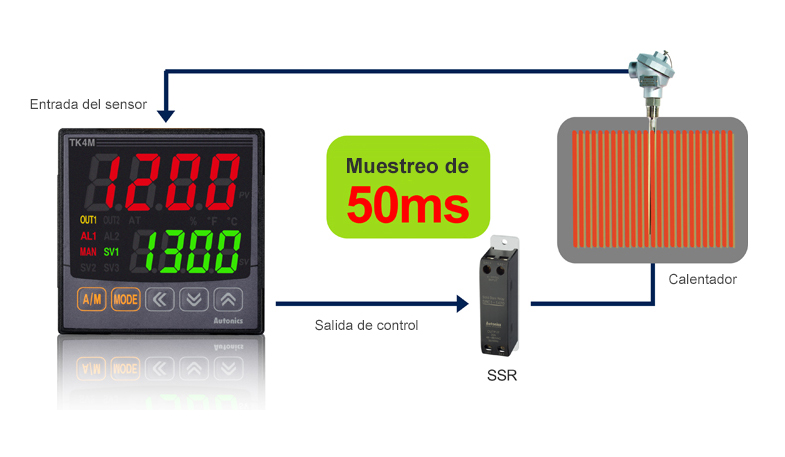

Muestreo de alta velocidad (50 ms)

El ciclo de muestreo de alta velocidad de 50 ms permite un control de temperatura ideal en aplicaciones que requieran ratios de respuesta de alta velocidad.

Control de calentamiento y enfriamiento simultáneo

Los controladores pueden controlar de manera simultánea los elementos de calentamiento y enfriamiento, ofreciendo un control de temperatura eficiente.

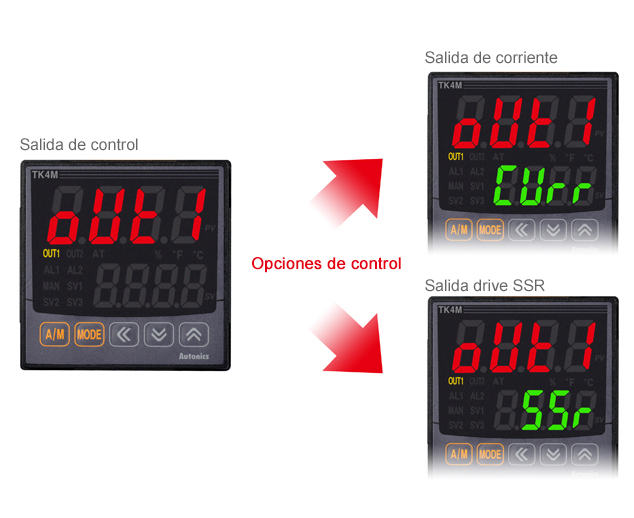

Selección entre salida de corriente y salida drive SSR

Dependiendo de la aplicación, los usuarios pueden seleccionar entre salida de corriente y salida drive SSR a través de la configuración de parámetros.

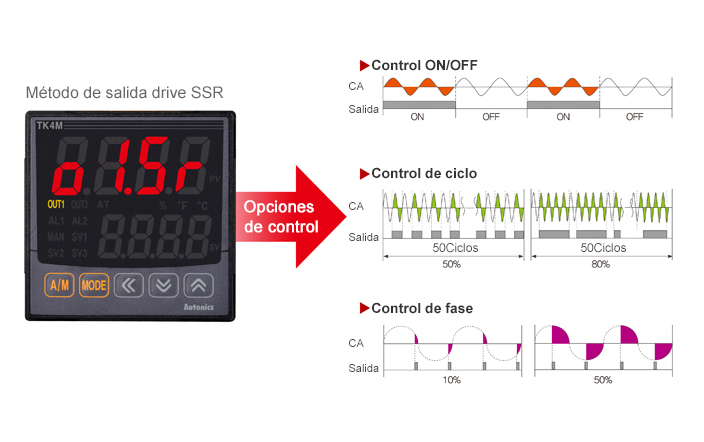

Opciones de control de salida drive SSR (Función SSRP)

Los usuarios pueden seleccionar control ON/OFF, control de ciclo y control de fase usando la opción de salida drive SSR estándar. Ofrecen un control preciso y exacto a un precio accesible.

Configuración de parámetros de fácil uso

La configuración de parámetros es más sencilla gracias a sus características de fácil uso, dentro de las cuales se encuentran: la función de máscara de parámetros y función de grupo de parámetros del usuario.

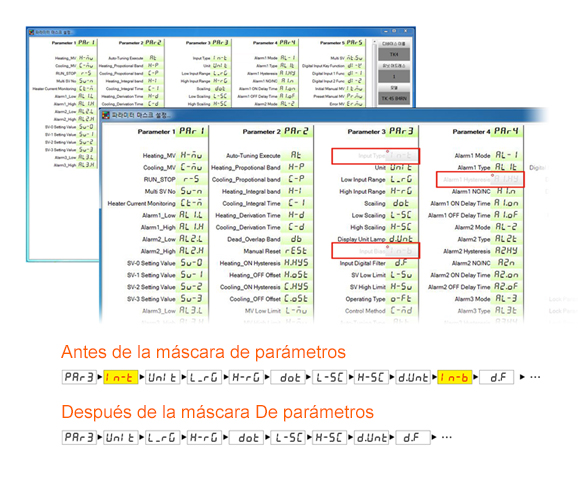

Función de máscara de parámetros

Oculta parámetros innecesarios o que se usen rara vez

Función de grupo de parámetros del usuario

Es un grupo que frecuentemente usa parámetros para configuración y un fácil acceso

Cubierta de protección terminal (TK4N)

Los modelos serie TK4N cuentan con cubierta de protección terminal para prevenir choque eléctrico y cortocircuito.

Administración integral de dispositivos (DAQMaster)

Especificaciones de la computadora para el uso del software

Articulo

Sistema

Operaciones

Memoria

Disco duro

VGA

Otros

Requerimientos mínimos

Computadora IBM compatible con Intel Pentium Ⅲ or superior

Microsoft Windows 98/NT/XP/Vista/7/8/10

256MB o superior

Más de 1GB de espacio libre en el disco

Resolucion : 1024 × 768 o superior

Puerto serial RS-232 de 9 pines, Puerto USB

Pantalla DAQMaster

Aplicaciones

Proceso de extrusión de caucho / ...

1. Proceso de caucho (extrusión) – fabricación de alambre

Máquinas de sellado de contenedores

Los controladores de temperatura y los relés de estado …

Moldeo por extrusion de cable

1. Proceso de caucho (extrusión) – fabricación de alambre

Tostadores de café comerciales

Los controladores de temperatura de la pantalla LCD se…

Videos

Modelos

TK4S-D2CN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1 : Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1/2
Fuente de alimentación : 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4S-D2RN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación : 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-14RN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24RN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación :100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4RN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4RN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-14SN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24SN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4SN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2 Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4SN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-14CN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1 : Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24CN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1 : Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4CN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1 : Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4CN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1 : Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1/2, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-14RR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24RR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1 : Relay(250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-14SR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24SR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4SR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4SR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4SR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4SR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-14CR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24CR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4RC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4RC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-14SC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24SC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4SC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4SC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Unidad SSR (11VDC ) [ON / OFF, fase, ciclo]
Opción de salida : Alarma 1/2, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-14CC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-24CC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1/2
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-R4CC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-A4CC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1/2, Transmisión (DC4-20mA)
Fuente de alimentación : 100-240VCA~50/60Hz
Protección : IP65(panel frontal)

TK4L-12RN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1
Fuente de alimentación: 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-12RR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1
Fuente de alimentación : 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-12RC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1
Fuente de alimentación: 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-12CN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1
Fuente de alimentación : 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-12CR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1
Fuente de alimentación: 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-12CC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1
Fuente de alimentación : 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-22RN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación: 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-22RR

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay(250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación : 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-22RC

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Relay (250VAC~ 3A)
Opción de salida : Alarma 1/2
Fuente de alimentación: 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)

TK4L-22CN

Método de visualización : 4 dígitos 7 segmentos LED
Método de control : ON/OFF, P, PI, PD, PID
Tipo de entrada : Termopar: K (CA), J (IC), E (CR), T (CC), B (PR), R (PR), S (PR), N (NN), C (TT), G (TT ), L (IC), U (CC), Platinel II RTD: DPt100Ω, DPt50Ω, JPt100Ω, Cu100Ω, Cu50Ω, Nikel 120Ω Analógico: 0-100mV, 0-5V, 1-5V, 0-10V 0-20mA, 4-20mA
Ciclo de muestreo : 50ms
Salida de control 1: Corriente (DC0 / 4-20mA) o SSR (11VDC ) [ON / OFF]
Opción de salida : Alarma 1/2
Fuente de alimentación : 24VCA~ 50/60Hz, 24-48VCC
Protección : IP65(panel frontal)
