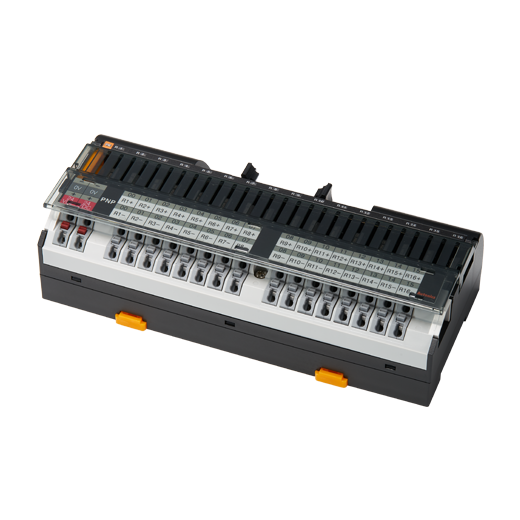

Serie ASL
Bloque para terminales para relevador de estado sólido (Sin tornillos)
Los bloques para terminales a relevador de estado sólido serie ASL permiten a los usuarios cambiar fácilmente entre entradas NPN y PNP mediante una barra puente. Los usuarios también pueden cambiar entre opciones de salida independientes y comunes utilizando barra puente. La conexión tipo push-in sin tornillos ofrece un cableado fácil y una conexión estable.
Principales características
- [Características principales]
- Tamaño compacto, con diseño de 45mm de profundidad que permite un ahorro de espacio
- Fácil cableo y conexión estable con conexión push-in sin tornillos
- Indicador del estado de operación (LED azul)
- [Tipo de 1-Pin]
- Entrada común de alimentación mediante barra puente
- Método de montaje en riel DIN
- SSR : [Panasonic] AQZ202D, AQG12124, AQG22124 : [Omron] 3GMC-202P : [Fujitsu] SN-24A01C
- [Tipo de 4-Pines]
- Selección entre entrada NPN y PNP mediante barra puente
- Cubierta de protección de relevador de estado sólido
- Cómoda extracción para el relevador de estado sólido con palanca de extracción
- Método de montaje en riel DIN
- SSR : [Panasonic] AQZ202D, AQG12124 : [Fujitsu] SN-24A01C
- [Tipo de 16-Pines]
- Cubierta de protección del relevador de estado sólido
- Cómoda extracción para el relé de estado sólido con palanca de extracción
- Métodos de montaje con tornillo y de montaje con riel DIN
Selección de entrada NPN/PNP (Tipo de 4-Pines)
Selección entre salida común e independiente
Cableo sencillo con conexiones sin tornillo push-In

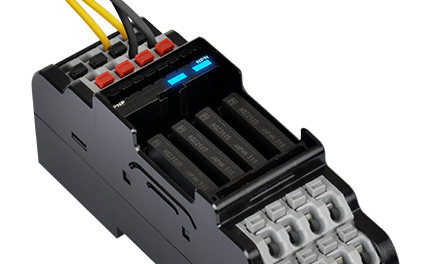

Indicador de operación
Montaje con tornillo
Montaje con tornillo

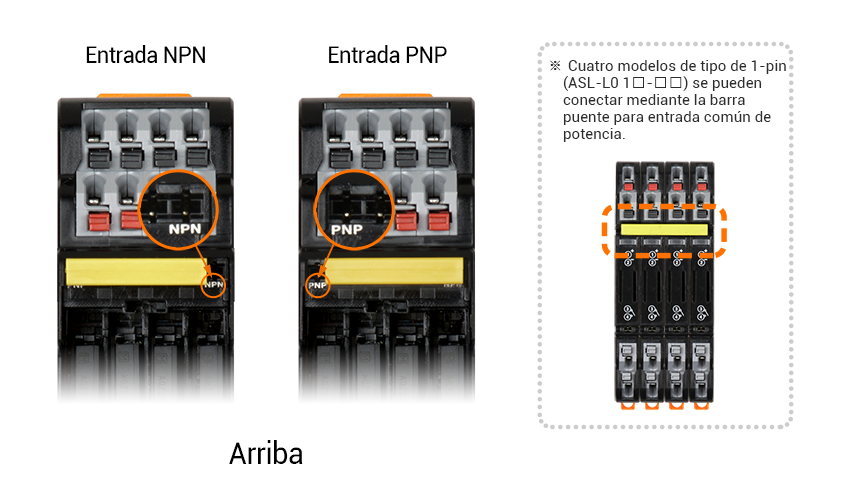

Selección de entrada (NPN, PNP) con barra puente (Tipo de 4-pines)
Selección entre opciones de entrada NPN y PNP cambiando la ubicación de la barra puente (izquierda/derecha) para su uso flexible en varias aplicaciones.

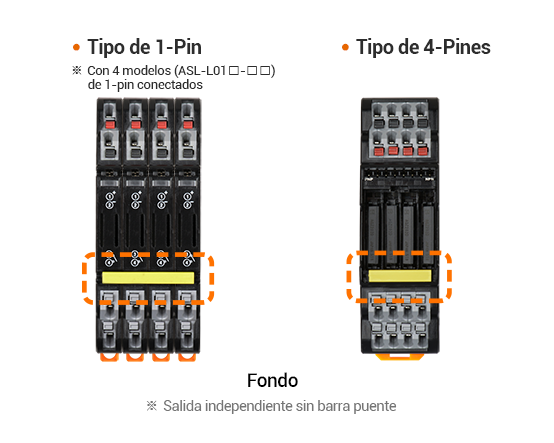

Selección entre salida común e independiente
Selección entre opciones de salida común e independiente mediante barra puente para su uso flexible en varias aplicaciones.

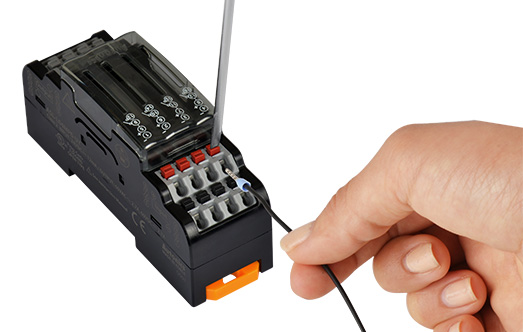

Cableo fácil y conexión estable con conexión push-in sin tornillos
La conexión tipo push-in sin tornillos es de alta resistencia a la vibración y no se desconectará o aflojará del uso prolongado. El procedimiento de cable sencillo también ahorra tiempo durante la instalación.

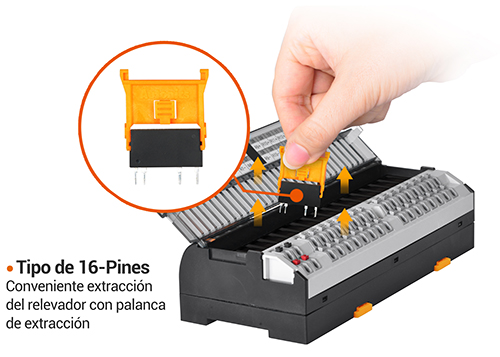

Reemplazo del relevador de estado sólido simple y conveniente (Tipo de 4-Pines, tipo de 16-Pines)
Retire / reemplace fácilmente los relés de estado sólido con el clip eyector del relé.
*Los relevadores de estado sólido en los modelos (ASL-L01□-□□) de 1-pin están integrados. Los SSRs no se pueden quitar ni reemplazar.
Reemplazo del relevador de estado sólido simple y conveniente (Tipo de 4-Pines, tipo de 16-Pines)
Retire / reemplace fácilmente los relés de estado sólido con el clip eyector del relé.
*Los relevadores de estado sólido en los modelos (ASL-L01□-□□) de 1-pin están integrados. Los SSRs no se pueden quitar ni reemplazar.

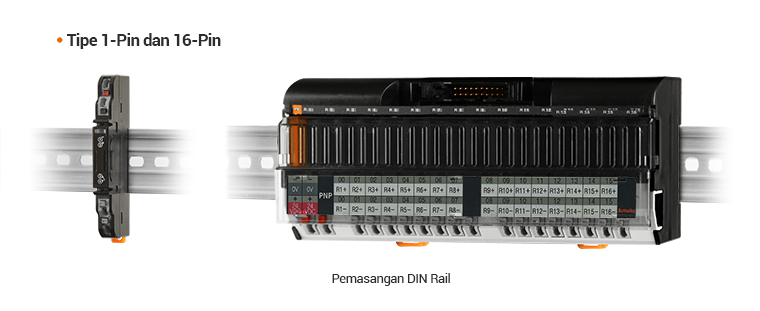

Métodos de montaje flexible
El bloque para terminales permite métodos de montaje en riel DIN y montaje con tornillo (dependiendo del modelo), para su aplicación en diversos ambientes.
Aplicaciones

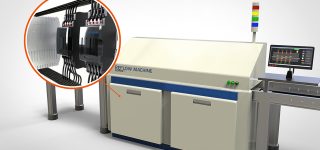

Maquinaría SMT
