Serie SRH2/SRH3
Relés de estado sólido trifásicos (disipador de calor integrado)
Los relevadores de estado sólido trifásicos serie SR2/3 están disponibles en disipadores de calor desmontables (SR2 / 3) y disipadores de calor integrados (SRH2 / 3). Los relés de estado sólido pueden controlar cargas de 2 o 3 fases y cuentan con dos tipos de orificios de montaje para compatibilidad con varios tipos de disipadores de calor. La serie también cuenta con salida de alarma para un funcionamiento seguro, y también están disponibles en modelos de bajo voltaje de 24 VCA. Algunos modelos cuentan con una alta resistencia dieléctrica de hasta 4000 VCA y los modelos con disipador de calor integrado permiten montaje en riel DIN y paneles.
Principales características
- Dos tipos y tamaños de orificios de montaje
- Función de alarma (sobrecalentamiento)
- Alta rigidez dieléctrica: 4,000 VCA (Modelos seleccionados)
- Voltaje de entrada nominal: 4-30VCC, 24VCA, 90-240VCA
- Voltaje de carga nominal: 24-240 VCA, 48-480 VCA
- Corriente de carga nominal: 15A, 30A, 40A, 50A, 75A
- Alta eficiencia en disipación de calor con PCB de cerámica y disipador de calor integrado
- Modelos con cruce por cero-encendido y aleatorio encendido
- Indicador de entrada (LED verde)
- Varios métodos de montaje ( riel DIN, panel)
- *El montaje en riel DIN no se encuentra disponible para modelos con corriente de carga de 50A a 70A
Dos tipos de orificios de montaje
Salida de alarma
Entrada de bajo voltaje
Rigidez dieléctrica (Modelos selectos)
Disipador de calor desmontable
Montaje con tornillo
Montaje en riel DIN
Dos tipos de orificios de montaje
Dos diferentes tipos de orificios de montaje que permiten una instalación flexible y un montaje en varios tipos de disipadores de calor.

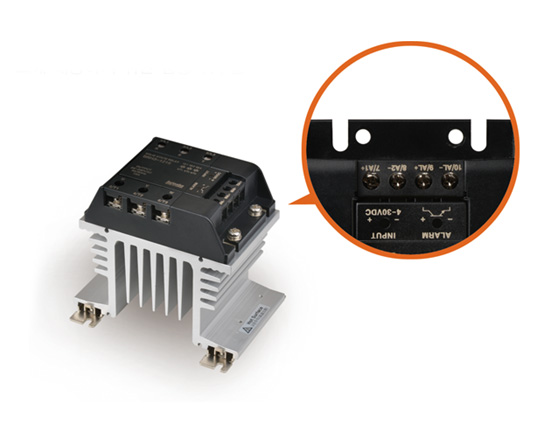

Función con alarma integrada (Sobrecalentamiento)
En caso de sobrecalentamiento debido a daños en el producto o de sobre corriente, la alarma se encenderá y el indicador LED rojo permitirá una operación más segura a los usuarios.

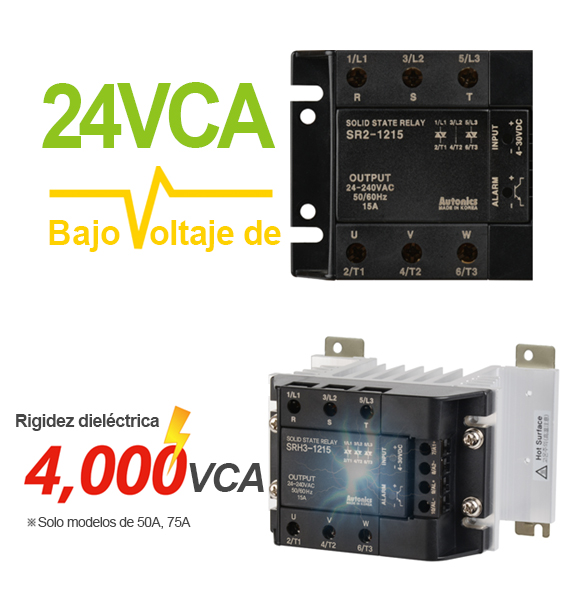

Modelos con bajo voltaje disponible / Rigidez dieléctrica de hasta 4000 VCA
Los modelos de bajo voltaje de 24 VCA se encuentran disponibles para una aplicación flexible en diversos entornos. Algunos modelos cuentan con una alta resistencia de hasta 4000 VCA.
Disipador de calor desmontable
El disipador de calor integrado se puede remover o unir según sea necesario, facilitando su reemplazo en caso de daños o fallas.
Modelos disponibles con cruce por cero encendido/aleatorio encendido
Cruce por cero encendido
El relevador enciende/apaga cuando el voltaje alcanza el punto de cruce por cero de la onda sinosuidal. Este método minimiza la sobrecorriente y la corrientre de entrada. Es ideal para la mayoría de las cargas industriales comunes.
Aleatorio encendIdo
El relevador se abre o enciende inmediatamente cuando se aplica la señal de entrada y se apaga cuando se remueve la señal. Este método permite aplicaciones de control por fase que requieren control preciso de alimentación.
Indicadores de estado
El indicador de estado (LED verde) permite a los usuarios una identificación rápida del estado de operación del relé.

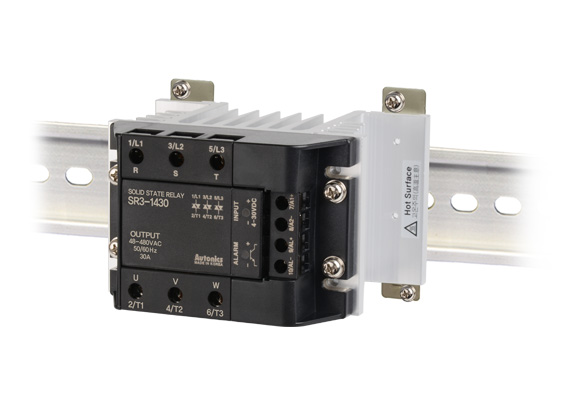

Varios métodos de montaje
El disipador de calor integrado permite métodos de montaje en riel DIN y montaje en panel para una mayor flexibilidad de instalación.
Aplicación
Relevadores de estado sólido usados para el control de temperatura en maquinaría SMT.
Aplicaciones
Proceso de extrusión de caucho /...
1. Proceso de caucho (extrusión) – fabricación de alambre …
