Serie SRH1

Relevadores de estado sólido monofásico (Con disipador de calor integrado, terminal superior/inferior)

Los relés de estado sólido monofásicos de la serie SRH1 cuentan con disipador de calor integrado para una excelente eficiencia en disipación de calor, y la disposición de terminales superior / inferior estándar permite una instalación sencilla. Los modelos con entrada de voltaje están disponibles en modelos con encendido de cruce por cero y encendido aleatorio. Los modelos con entrada de corriente ofrecen opciones de control de fase (alimentación igual / fase igual) y control de ciclo (fijo / variable). Las unidades son compatibles con métodos de montaje en riel DIN y en panel para una fácil instalación.

Principales características

Eficiencia en disipación de calor

Indicador de entrada

Montaje con tornillo

Montaje en riel DIN

Rigidez dieléctrica (Modelos seleccionados)

Aviso de cambio en la Serie SSR (SRPH1 => SRH1)

Los relevadores de estado sólido con entrada analógica (corriente) monofásico se han cambiado/reemplazado.

Modelos anteriores

SRPH1-A220

SRPH1-A230

SRPH1-A260

SRPH1-A420

SRPH1-A430

SRPH1-A460

Modelos nuevos

SRH1-A220-N

SRH1-A230-N

SRH1-A260-N

SRH1-A420-N

SRH1-A430-N

SRH1-A460-N

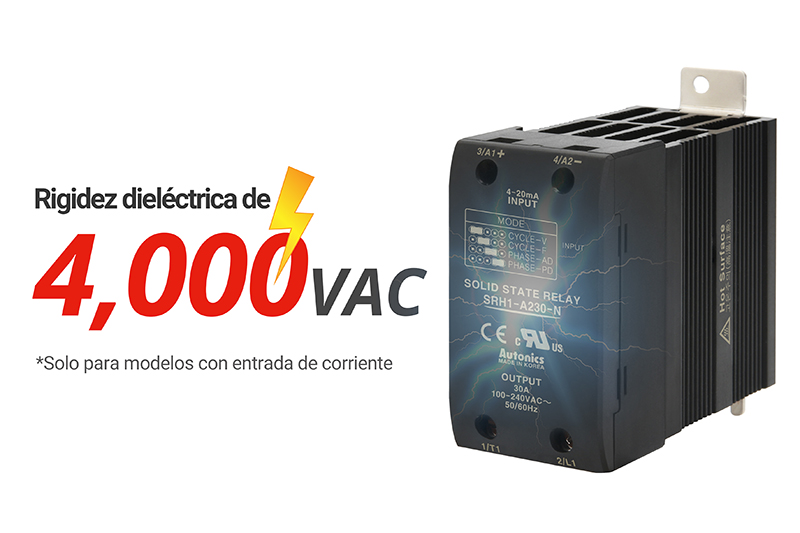

Alta rigidez dieléctrica de 4,000 VCA (Modelos con entrada de corriente)

Alta rigidez dieléctrica de 4,000VCA que ofrece un rendimiento estable y durable.

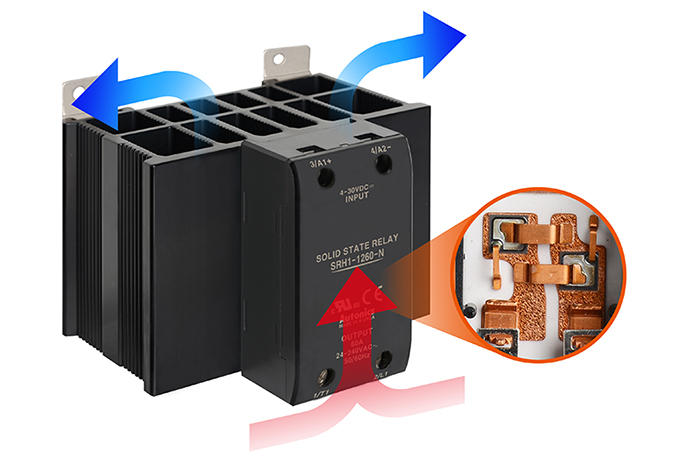

Alta eficiencia en disipación de calor con PCB de cerámica

Los PCBs de cerámica ofrecen un aislamiento eléctrico y conductividad térmica en comparación con los PCB de núcleo metálico, ofreciendo una mejor eficiencia de disipación de calor.

Revisión del estado de operación

Permite revisar fácilmente el estado de funcionamiento de la unidad con el indicador de entrada (LED verde).

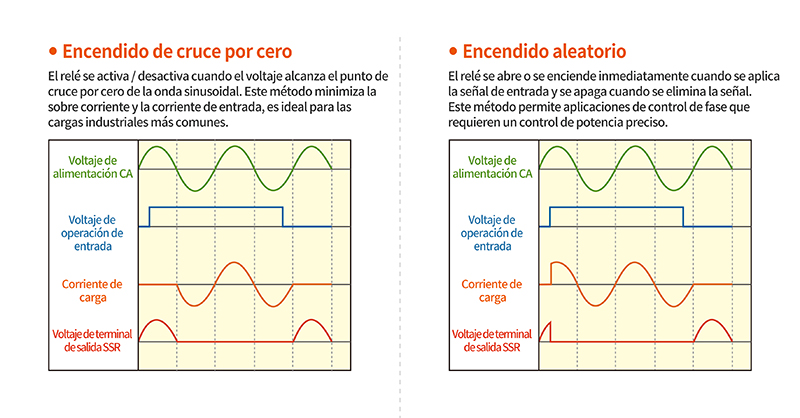

Modelos disponibles con encendido de cruce por cero/aleatorio (Entrada con voltaje)

Permite revisar fácilmente el estado de funcionamiento de la unidad con el indicador de entrada (LED verde).

Control de fase y control de ciclo con entrada de corriente analógica (Entrada de corriente)

Permite un control preciso a través del control de fase (fase igual/alimentación igual) o control de ciclo (fijo/variable) usando entrada de corriente 4-20 mA.

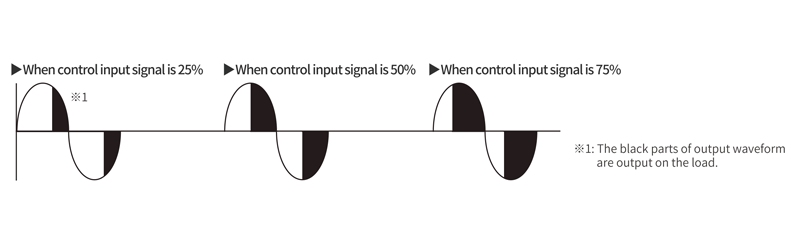

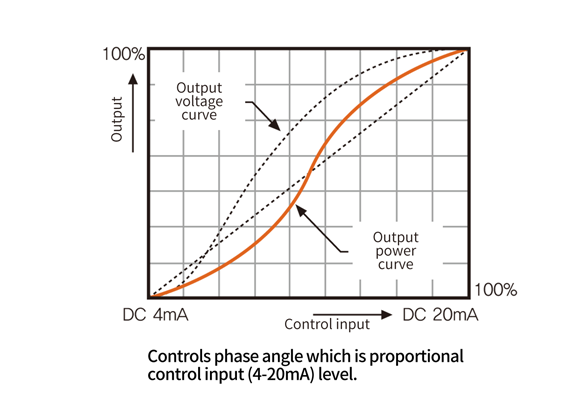

Control de fase

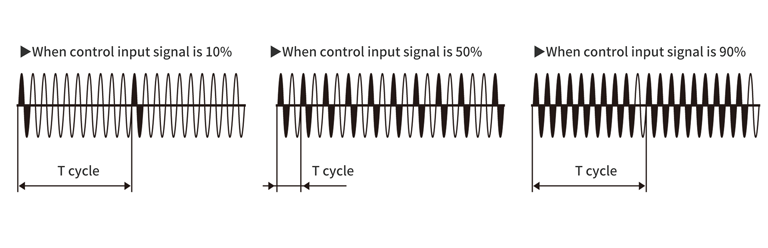

Control de ciclo

Controla continuamente el número de ciclos completos que se suministran para cargar cada 1 segundo. siendo proporcional a la entrada de control (4-20 mA).

Controla el sujeto de forma rápida y precisa con un número optimizado de ciclos de voltaje CA que se suministra a la carga al ser proporcional a la entrada de control. (4-20 mA).
