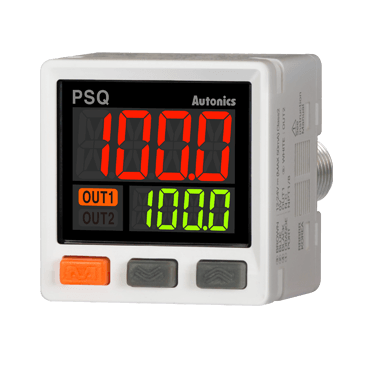

Serie PSQ
Sensores de presión de doble pantalla digital
Los sensores de presión digital de doble display serie PSQ permiten una visualización simultánea del PV y SV para una lectura de estado más sencilla. El display LCD de 12 segmentos es capaz de mostrar diversos carácteres alfanuméricos para una identificación más clara y el display principal (PV) se puede mostrar en 3 diferentes colores dependiendo del estado o de la configuración. La instalación y configuración de múltiples sensores se hace de manera sencilla gracias a la función de copia de configuración de parámetros y así también el usuario puede seleccionar entre salida NPN y PNP a colector abierto a través de la configuración de parámetros.
Principales características
– Tipo neumático: R1/8, NPT1/8
– Tipo fluido: R1/4, NPT1/4, 9/16-18UNF, Rc1/8
- Medición de presión de cualquier gas, líquido o aceite (excepto sustancias que puedan corroer el acero inoxidable 316L) [Tipo fluido]
- Doble display para una visualización simultánea del valor de proceso (PV) y el valor programado (SV)
- *Display secundario (SV) : valor de ajuste, unidad de presión o display-OFF
- Selección entre salida NPN y PNP a colector abierto a través de la configuración de parámetros
- Display principal de 3 colores (PV) (Modo RUN: verde/rojo, modo de ajuste de parámetros: naranja)
- Display LCD de 12 segmentos capaz de diversos carácteres alfanuméricos
- Rango de medición: -100.0 a 100.0 kPa / -100 a 1000 kPa (Tipo neumático: presión compuesta, Tipo fluido: presión manométrica sellada)
- Salida analógica: voltaje (1-5 VCC), corriente (4-20 mACC)
- Función de configuración de copia de parámetros
- Entrada externa: Auto-Shift, remota, hold (solo modelos PSQ-□C□□U-□)
- Modo de control de salida forzada para inspección y prueba de dispositivos
- Resolución del display: 0.1 kPa / 1 kPa (por modelo)
- Conector de un pulso para un cableo y mantenimiento mas sencillos
- Bloque de contraseña para configuración de parámetros
Amplio rango de presión
Operación sencilla Con doble display
Display principal de 3-colores y (PV)
Display de 12 segmentos
Salida analógica
Función de ajuste de copiado1:1
Selección de salida
Display simultáneo del valor de proceso (PV) y valor de ajuste (SV)
El usuario puede seleccionar fácilmente entre salida NPN y PNP a colector abierto simplemente seleccionando la opción de salida deseada en el ajuste de parámetros.
Selección entre salida NPN y PNP a colector abierto con ajuste de parámetros
El usuario puede seleccionar fácilmente entre salida NPN y PNP a colector abierto simplemente seleccionando la opción de salida deseada en el ajuste de parámetros.
Display principal de 3 colores (PV)
La serie PSQ cuenta con un display principal de 3 colores para una identificación de estado clara (Modo RUN: verde/rojo, modo de ajuste de parámetros: naranja). El usuario puede elegir entre cuatro modos de color para el display del PV. (Modo R, modo G, modo R-ON, modo G-ON). El display principal siempre se mostrará en color naranja durante la configuración de parámetros o mientras se copian los ajustes de parámetros.
Display LCD de 12-Segmentos
El display de 12-segmentos es capaz de mostrar caracteres alfanuméricos permitiendo una mejor visibilidad.
Medición de presión compuesta (neumática) incluyendo presión estándar y negativa/ medición de presión de calibre sellado (fluido)
Los sensores ofrecen un amplio rango de medición de presión compuesta de -100.0 a 100.0 kPa, -100 a 1000 kPa para medición de presión negativa o positiva con una sola unidad. Los modelos tipo fluido son capaces de medir presión de calibre sellado.
Función para copiar configuración de parámetros
La configuración de parámetros desde la unidad maestra se puede copiar directamente a una unidad esclava, reduciendo el tiempo para la configuración cuando se requieren múltiples sensores con ajustes idénticos. (La unidad maestra y esclava deben de ser modelos idénticos.)
Cuenta con 8 tipos de unidades de presión
Los sensores permiten 8 tipos de unidades de presión incluyendo MPa, kPa, kgf/cm², bar, psi, mmHg, inHg, and mmH₂O

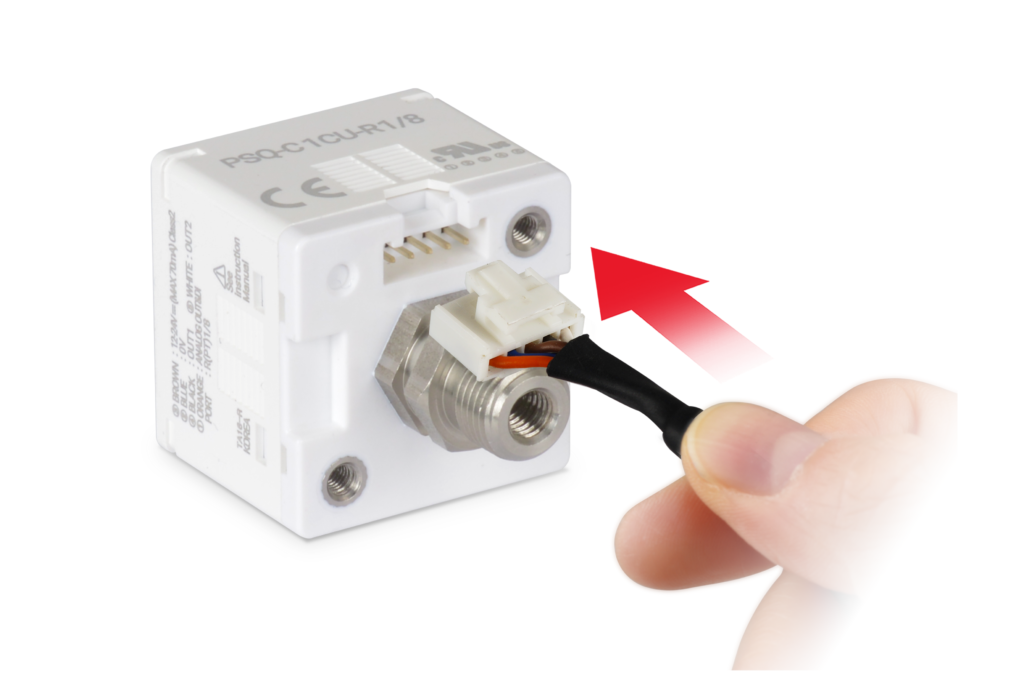

Cableado de un pulso para el conector
El cableado de un pulso para el conector permite una conexión y mantenimiento mas sencillos.
Aplicaciones
Autonics : Proceso de producción
Proceso de producción de automatización de automóviles
Proceso de extrusión de caucho
1. Proceso de caucho (extrusión) – fabricación de alambre
Confirmar la presión de referencia
Los sensores de presión de pantalla doble se utilizan para
Fabricación de partes de semicon
Sensores de presión de pantalla dual utilizados para detec
Transportadores de transporte de
Los sensores de presión de doble pantalla se utilizan para …
