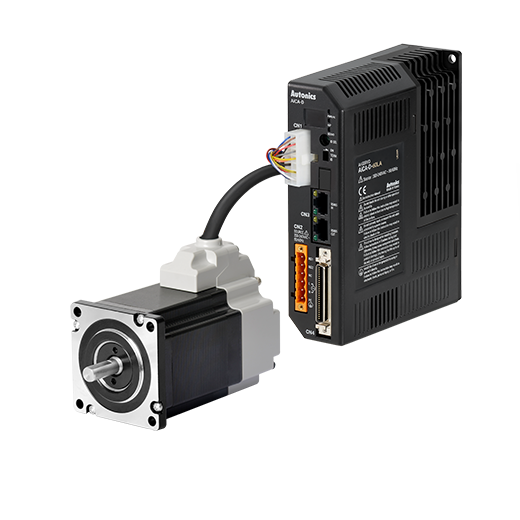

Serie AiCA
Sistema de motor a pasos con lazo cerrado de 2 fases CA con controladores integrados
Los motores AiCA-SERVO serie Ai-SERVO son sistemas de motores a pasos con lazo cerrado de 2-fases CA, con controladores y drivers integrados. El sistema del motor puede controlar el movimiento de múltiples ejes directamente con la comunicación de la red. El sistema de motor CA puede mantener un torque mayor durante el accionamiento de alta velocidad en comparación con los motores de tipo CC y no requiere fuentes de alimentación conmutada por separado.
Principales características
※ 60 mm, 86 mm El modelo de tipo de freno incorporado se ha agregado a la línea
- Sistema de bucle cerrado para un control preciso de la posición en tiempo real
- Drive de alta velocidad y alto torque sin pasos perdidos
- Permite alimentación 200-240 VCA CA
- Driver del motor + controlador integrado
- Controla hasta 31 ejes con comunicación RS-485
- Cuenta con Software de control de movimiento con base en Windows (atMotion)
- 4 modos de operación: jog, continue, index, program
- Display de 7-segmentos para lectura de alarma/estado
- Modo de control del torque
- Modo de caída de corriente
- Motores con freno integrado disponibles
- Motores con reductor / actuador rotativo disponibles
Sistema de circuito cerrado
Sin Hunting
Alto Torque
Controlador integrado
Sistema de circuito cerrado
Alimentación CA
Modo de control del torque
Freno integrado
Esquema de ajuste del Sistema de motor a pasos de lazo cerrado
- Tipo estándar
- Tipo freno integrado

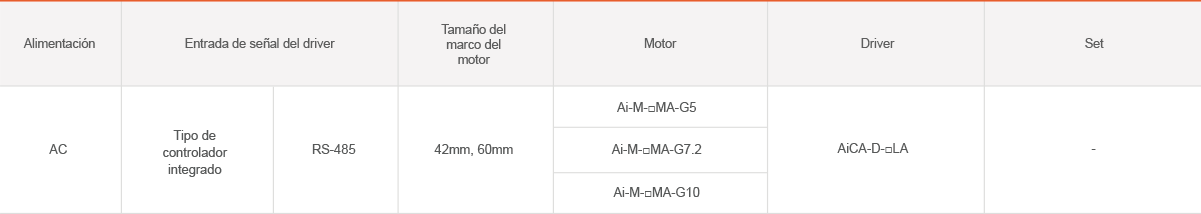

- Tipo con reductor integrado
※ El tipo con reductor integrado no se encuentra disponible en el SET, por favor compre por separado el motor / driver.
- Tipo con actuador rotativo integrado
※El tipo con actuador rotativo no se encuentra disponible en el SET, por favor compre por separado el motor / driver.
Control del motor a pasos con lazo cerrado
El sistema de motor a pasos ofrece un control de posición preciso y exacto a través de la retroalimentación del encoder integrado sin la molestia de la sintonización y la vibración de los servomotores convencionales.
Alimentación CA
El sistema de motor a pasos con lazo cerrado con alimentación CA puede mantener un torque mayor durante el accionamiento de alta velocidad en comparación con los motores de tipo CC. Los motores tampoco requieren fuentes de alimentación separadas, lo que permite opciones de instalación más flexibles.
Driver + Controlador integrado
La serie AiCA tiene drivers con controladores integrados. Se pueden controlar múltiples ejes de motores simultáneamente con el software atMotion proporcionado y la comunicación RS-485.
Modo de bajada automática de la corriente
El modo de bajada automática de corriente reduce la corriente eléctrica cuando el motor se detiene (sin carga) para minimizar la generación de calor.
Modo de control de torque
El modo de control del torque permite la operación precisa de maquinaria manteniendo el torque inicial establecido durante el funcionamiento del motor.
Software del control de movimiento (atMotion)
La interfaz de usuario intuitiva del software de control de movimiento atMotion permite a los usuarios establecer fácilmente los parámetros y supervisar los datos.
Motores disponibles con freno integrado
Los drivers y el motor con freno integrado permiten un control más seguro de las cargas verticales. Los frenos están ubicados hacia atrás y el conector de freno separado permite una fácil conexión.

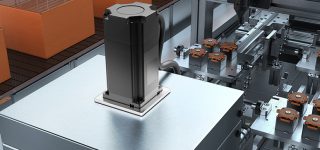

Aplicaciones
Máquina de apriete de tornillos
Sistema de motor a pasos con lazo cerrado AiCA usado…
Máquina de transferencia de cass...
Sistema de motor a pasos con lazo cerrado usado para …
Máquina de inspección de módulos...
Sistema de motor a pasos con lazo cerrado usado para …
Cargador de PCB
Sistema de motor a pasos con lazo cerrado usado para …
Cintas transportadoras
Sistema de motor a pasos de lazo cerrado usado para con…
Máquina de inspección de módulos...
Sistema de motor a pasos con lazo cerrado usado para …
Ensamblaje de perno-tuerca
El modo de control de torque permite a la serie AiCA apli…
