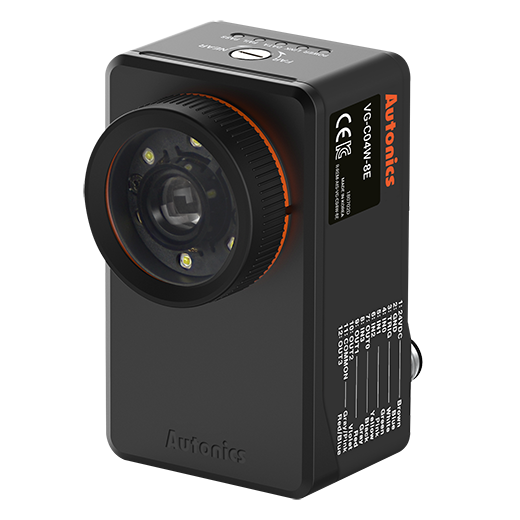

Serie VG (color)

Sensores de visión (De color)

Los sensores de visión serie VG (de color) usan imágenes capturadas por las lentes de cámaras industriales integradas para determinar la presencia, color, tamaño, forma, orientación, patrones y más de los objetivos. El diseño integrado con iluminación LED, cámara y lentes, permite a los usuarios configurar y administrar las unidades más fácilmente en comparación con los sistemas de visión. La cámara también usa método de obturación global para capturar imágenes precisas, y los sensores cuentan con 13 funciones de inspección esenciales para diversas aplicaciones. Las imágenes capturadas también se pueden guardar directamente a servidores FTP, de tal manera que los usuarios puedan administrar y analizar la inspección de datos por separado.

Principales características

Sensores de visión con luz LED integrada
Método de obturación global para una captura de imágenes precisa con un mínimo desenfoque de movimiento
Permite un rendimiento óptico con tecnología de prevención contra interferencia mutua
La fijación ajustada de la tapa del objetivo permite la aplicación en entornos con polvo o choques
Various funciones de inspección: alineación, brillo, contraste, área, borde, forma, longitud, ángulo, diámetro, conteo de objetos
Función del simulador de inspección
Configura hasta 32 grupos de trabajo por separado (64 puntos de inspección por grupo de trabajo)
Guarda los datos en el servidor FTP
Incluye gratis un software para el sensor de visión (Vision Master): Función del simulador de inspección, gestión de parámetros y grupos de trabajo, monitoreo de resultados de inspección, enviar datos a FTP, soporte multilingüe , etc.

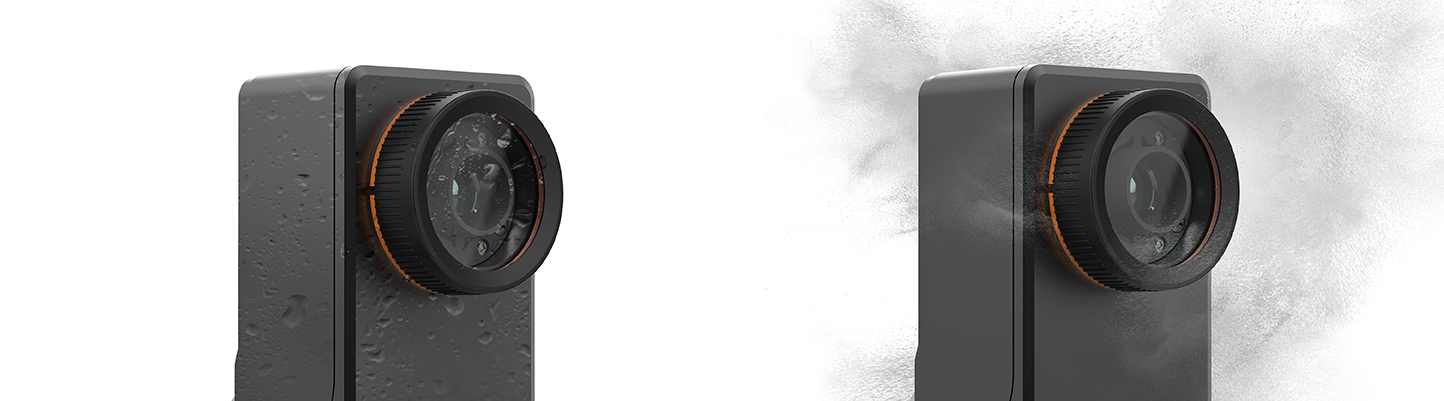

Protección IP67 (Estándar IEC)

Identificación de color

Iluminación integrada

Método de obturación global

Configuración de grupos de trabajo

Guardar datos

Varias funciones de inspección

Software dedicado

Protección

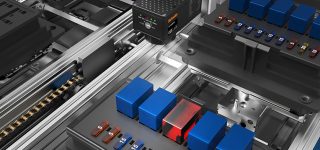

Sensores de visión Autonics con luz integrada

Los sensores de visión serie VG usan imágenes capturadas por las lentes de cámaras industriales integradas para determiner la presencia, tamaño, forma, orientación, patrones y más de los objetivos. El diseño integrado con iluminación LED, cámara y lentes, permite a los usuarios configurar y administrar las unidades más fácilmente en comparación con los sistemas de visión. La cámara también usa método de obturación global para capturar imágenes precisas, los sensores cuentan con 9 funciones de inspección esenciales para diversas aplicaciones. Las imágenes capturadas también se pueden guardar directamente a servidores FTP, de tal manera que los usuarios puedan administrar y analizar la inspección de datos por separado.

El método de obturación global reduce el desenfoque de movimiento

El método de obturación global permite a la cámara capturar imágenes de objetos en rápido movimiento con distorsión mínima y desenfoque de movimiento.

13 tipos de funciones de inspección

Los sensores cuentan con 13 diferentes funciones de inspección esenciales, incluyendo: identificación de color, alineación, brillo, contraste, área, borde, longitud, ángulo, diámetro, conteo de objetos.

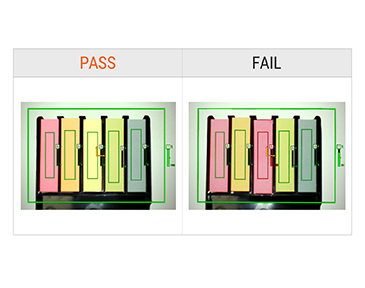

Identificación de color

Inspección del color del ROI de la imagen capturada en referencia al color del ROI de la imagen registrada

Área de color

Inspecciona el área de color del ROI de la imagen capturada en referencia al área de color del ROI de la imagen registrada.

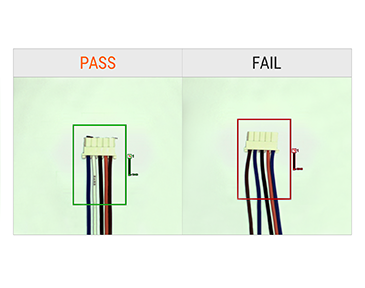

Recuento de objetos de color

Inspecciona el número de objetos de color específicos en el ROI de la imagen capturada en referencia al número registrado de objetos de color en el retorno de la inversión.

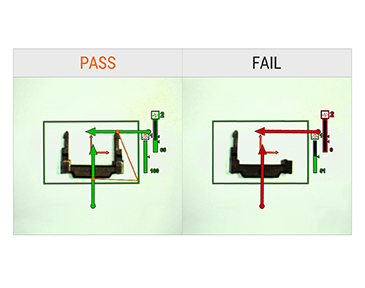

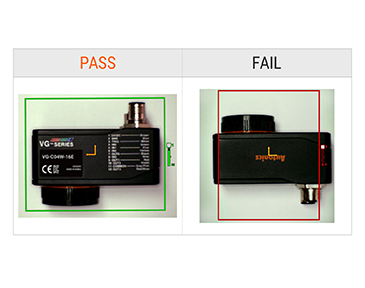

Alineación

Inspecciona las características de la imagen capturada en referencia a la imagen registrada, comparando la ubicación y ángulo de patrones similares.

Brillo

Inspecciona el brillo de la región de interés (ROI) de la imagen capturada en referencia al brillo promedio de la ROI de imágenes registradas.

※ El brillo se identifica después de que las imágenes de color se convierten a imágenes monocromas.

Contraste

Inspecciona el contraste de la región de interés (ROI) de la imagen capturada en referencia al contraste del ROI de la imagen registrada.

※ El contraste se identifica después de que las imágenes de color se convierten a imágenes monocromas.

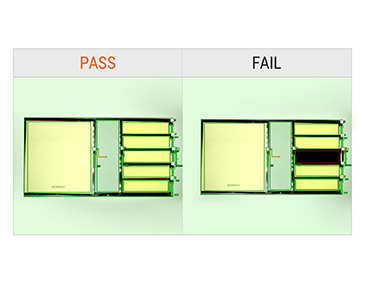

Área

Inspecciona el área de la región de interés (ROI) de la imagen capturada en referencia al área del ROI de la imagen registrada.

※ El área se identifica después de que las imágenes de color se convierten a imágenes monocromas.

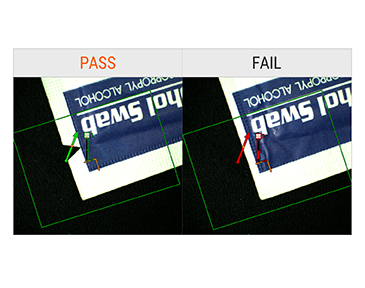

Borde

Inspecciona la dirección del borde de la imagen capturada en referencia a la ubicación del borde (ROI) de la imagen registrada.

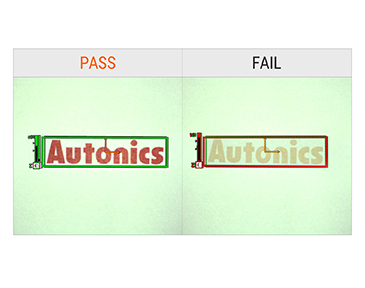

Forma

Inspecciona la forma de la imagen capturada en referencia a la forma de la imagen registrada.

Longitud

Inspecciona la imagen capturada en referencia con la longitud ajustada por el usuario entre dos bordes de la imagen registrada.

Ángulo

Inspecciona la imagen capturada en referencia con el ángulo ajustado por el usuario entre dos bordes de la imagen registrada.

Diámetro

Inspecciona la imagen capturada en referencia con los dos diámetros ajustados por el usuario para la imagen registrada.

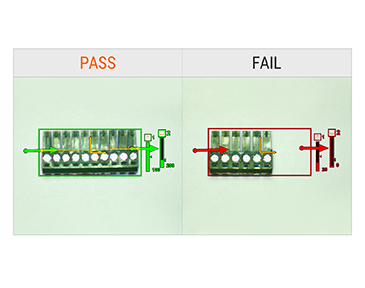

Conteo de objetos

Inspecciona el número de objetos en la región de interés (ROI) de la imagen capturada en referencia al número registrado de objetos en las imágenes ROI registradas.

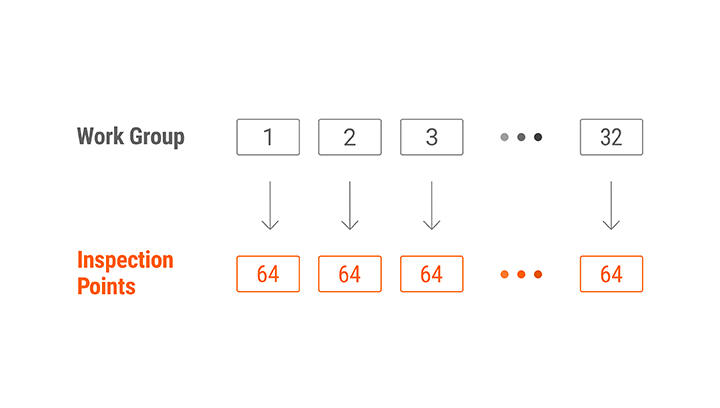

Configurar hasta 32 grupos de trabajo

Los usuarios pueden configurar hasta 32 grupos de trabajo y se pueden configurar hasta 64 puntos de inspección por cada grupo de trabajo.

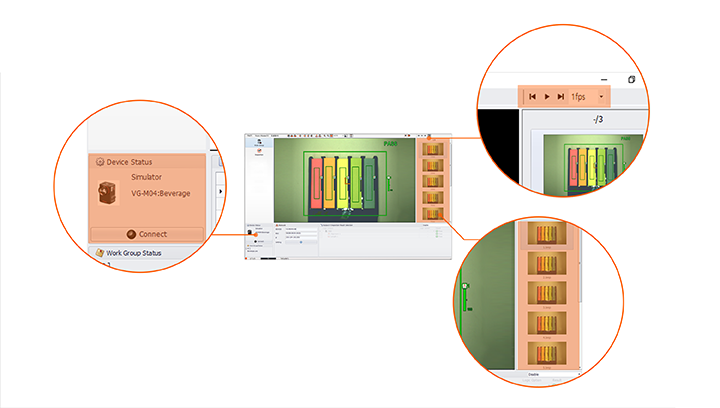

Función del simulador de inspección

Con la función del simulador, los usuarios pueden revisar y editar los ajustes del programa o similar inspecciones con imágenes guardadas aún cuando este conectado el sensor serie VG.

Guardar datos en servidores FTP

Los datos de imagen capturados por la serie VG se pueden transferir y almacenar en servidores FTP. Dependiendo de la configuración, los usuarios pueden elegir guardar todas las imágenes, solo pasar imágenes, o solo imágenes de falla., facilitando ver, administrar y analizar los datos almacenados.

Función del simulador de inspección

Con la función del simulador, los usuarios pueden revisar y editar los ajustes del programa o similar inspecciones con imágenes guardadas aún cuando este conectado el sensor serie VG.

Cuenta con software (Vision master) para el sensor de visión gratis

El software Vision Master permite al usuario configurar parámetros directamente, monitorear datos de inspección, entre otras cosas, gracias a su diseño de interfaz gráfica de usuario intuitiva de fácil uso.

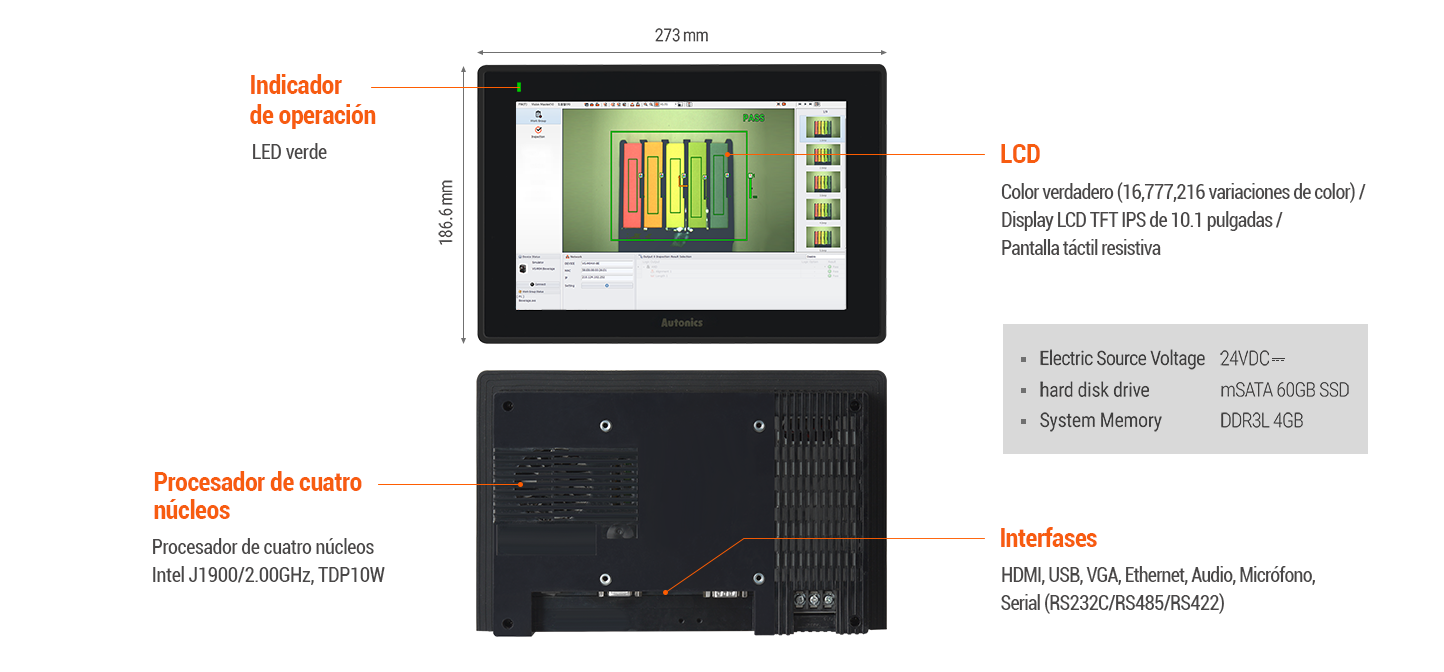

Ajuste del sistema de visión sencillo con PC industrial con LCD a color de 10.1 pulgadas

APC-1011 (se vende por separado) es una PC de panel industrial con LCD a color que se puede conectar a los sensores de visión de la serie VG para configurar sistemas de visión. Los paneles de la pantalla táctil tienen procesadores integrados, lo que permite una configuración simple del sistema de visión sin necesidad de PC’s independientes. Los paneles también permiten varias interfaces de conexión, como HDMI, USB, VGA, Ethernet y más.
