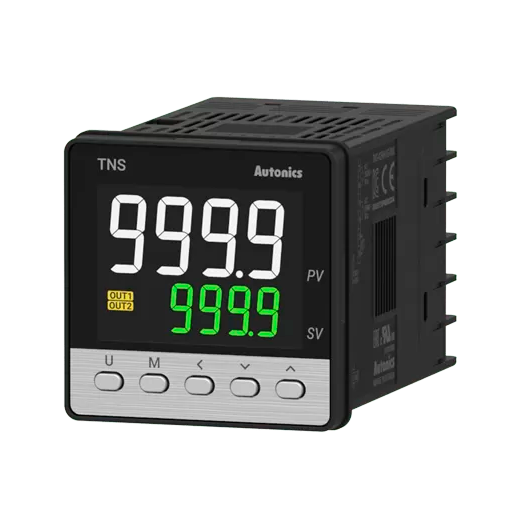

Serie TN
Controladores de temperatura 2-DOF PID (programa/control fijo)
Los controladores de temperatura serie TN ofrecen un control de temperatura de alta precisión con un algoritmo PID de dos grados de libertad, alta velocidad de muestreo de 50 ms y una precisión de medición de ±0,2 %. Los controladores de temperatura cuentan con control simultáneo de calefacción y refrigeración, PID de grupo, control de PID de zona y funciones antirreinicio para un control de temperatura óptimo en diversas aplicaciones.
#2DOF #controldeprograma #controlfijo #programable #PID #Control simultáneo de calefacción y refrigeración #Comunicación PLC ladder-less
Principales características
- Algoritmo PID 2-DOF optimizado para diversas aplicaciones de control
- Frecuencia de muestreo de alta velocidad a 50 ms y precisión del display de ±0,2 %
- Control de programa y modelos de control fijo disponibles
- - Ajuste de programa de hasta 10 patrones x 20 pasos (modelo de control de programa)
- - Función de temporizador para operación preestablecida (modelo de control fijo)
- Calefacción/refrigeración simultánea y función de control automática/manual
- Funciones de control: Grupo PID, Zona PID, Anti Reset Windup (ARW)
- Supervisión del estado de control de hasta 10 eventos
- Modelo de salida de comunicación RS485 disponible
- - Protocolos de comunicación: Modbus RTU/ASCII, PLC sin escalera, Sync-Master
- - Velocidad de comunicación: hasta 115.200bps
- Función de alarma de rotura del calentador (entrada CT)
- Configuración de parámetros a través de PC
- - Software integral de gestión de dispositivos (DAQMaster) proporcionado
- - Conexión del convertidor de comunicación con puerto de carga frontal (solo TNH, TNL)
- Configuración de teclas de acceso directo con botón de tecla de usuario frontal (U)
- Fácil mantenimiento con bloques de terminales desmontables
Muestreo de alta velocidad
Control simultáneo de calefacción y refrigeración
Display LCD
Display de 11-Segmentos
Varias entradas
Ajuste de parámetros con PC
Alta precisión del display
PID de 2 grados de libertad (DOF)
Control de patrones (modelo de control de programa)
Comunicación Sync-Master

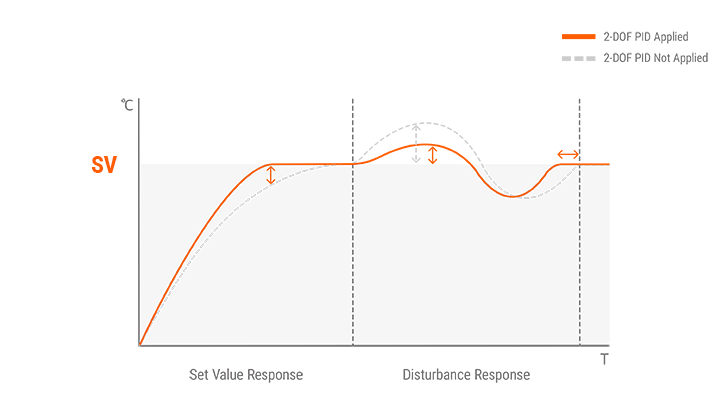

Control PID de 2 grados de libertad (2-DOF) optimizado para diversas aplicaciones de control
El algoritmo de dos grados de libertad (2-DOF) puede alcanzar con precisión la temperatura establecida (SV) y responder rápidamente a las perturbaciones para un control de temperatura exacto y preciso.
Modelos de control de programa y control fijo disponibles
Los usuarios pueden elegir entre dos tipos de modelos para un control óptimo en varios ambientes. Los modelos de control de programa ofrecen control de patrón con ajustes de parámetros sencillos y los modelos de control fijo ofrecen función de temporizador.

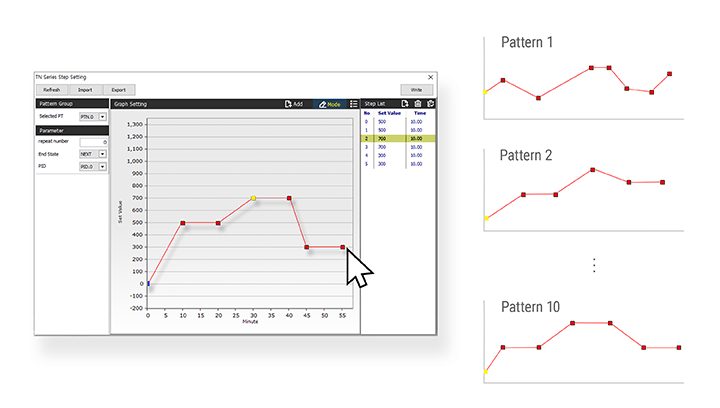

Fácil configuración de parámetros para el control de patrones (modelos de control de programa)
Los modelos de control de programa se pueden usar para configurar fácilmente el patrón de control configurando secuencialmente la temperatura objetivo y el tiempo de cada paso. Los usuarios pueden dibujar fácilmente el patrón con el software DAQMaster haciendo clic en las coordenadas de los gráficos de tiempo y temperatura.
Función del temporizador para funcionamiento predeterminado (Modelos de control fijo)
Los modelos de control fijo se pueden usar para preestablecer el tiempo de operación retrasando las salidas de control ON/OFF o manteniendo el PV durante un período de tiempo establecido.
Varias funciones de control compatibles
Varias funciones de control que incluyen grupo PID, zona PID y Anti Reset Windup (ARW) disponibles para un control PID óptimo en varios ambientes.

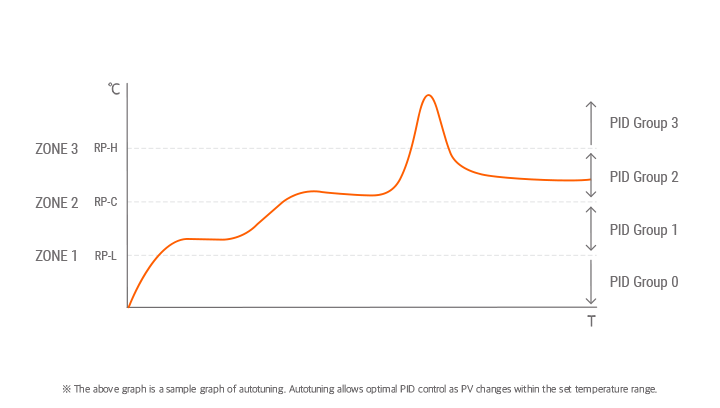

[Función PID de grupo y PID de zona]
Cuando el rango de control de temperatura es amplio, las zonas se pueden separar según el rango de temperatura y aplicar diferentes valores de PID a cada zona para un control detallado.
[Función Anti Reinicio Windup (ARW)]
Cuando la salida de control alcanza el punto máximo, el rango se puede configurar para realizar la operación integral para evitar el sobreimpulso con la función ARW.

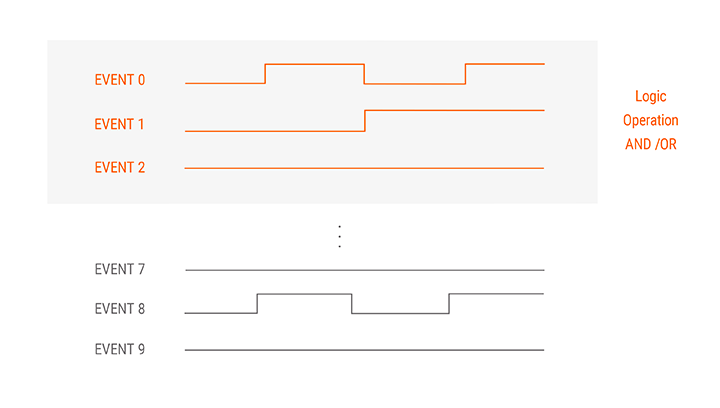

Supervisión del estado de control de hasta 10 eventos
Los usuarios pueden configurar hasta 10 eventos, como límite alto/bajo de PV, desconexión y notificación de operación de control. El resultado de la operación lógica se puede transmitir con salida de alarma de relé y es posible el monitoreo en tiempo real a través de la comunicación RS485.

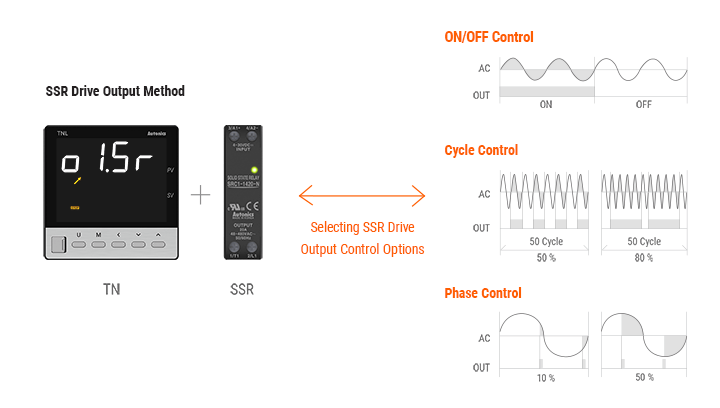

Opciones de control de salida de ldrive SSR
Los usuarios pueden seleccionar entre control ON/OFF, control de ciclo y control de fase usando la opción de salida de unidad SSR estándar. Es posible un control preciso y exacto a bajo costo.

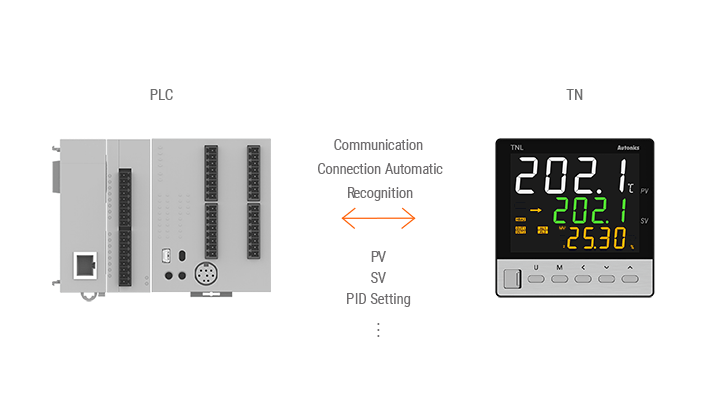

Fácil configuración con PLC de Comunicación ladder-less en
Los controladores cuentan con comunicación RS485 ladder less, que pueden comunicarse con dispositivos maestros (PLC) sin programación de escalera adicional.
Control síncrono con comunicación Sync-Master
El estado SV y Arranque/Paro (Run/Stop) del dispositivo maestro se puede sincronizar con hasta 31 dispositivos esclavos para controlar simultáneamente múltiples zonas.
Aplicaciones
Horno eléctrico
Los sensores de proximidad inductivos totalmente metáli…

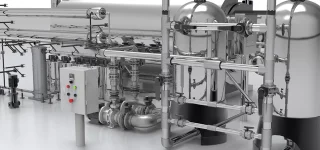

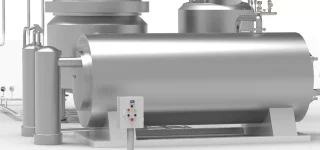

Tanque de mezcla de materia prima
Los controladores de temperatura se usan para controlar …

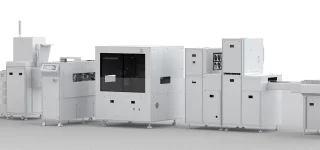

Máquina de esterilización
